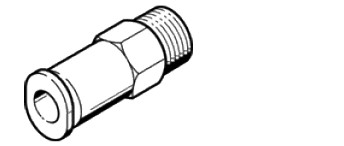

咨询德国FESTO单向阀性能参数，DSNU-16-100-PPV-A
产品介绍：
高度降
允许手动进行排气
气接口 G1/8, G1/4
快插接头 6, 8 mm
流量 260 l/min
高度
装配好以后可水平旋转360°
• 小高度
• 大流量
• 安装完成后，允许水平方向旋
转360°
• 通过调整壳体位置可以改变驱
动方向 1
技术参数：
阀功能 先导单向功能
气动接口 2 Gx G¼
气动接口 1 QS-6 QS-8
先导气口 21 QS-6 QS-8
驱动方式，先导单向功能 气动
手动排气功能 非锁定式
安装方式 旋入式
安装位置 任意
开关时间 关 [ms] 9 11
开 [ms] 6 8
额定紧固扭矩 [Nm] 3 _20% 11 _20%
可旋转性 [°] 360 （不可连续旋转）
工作和环境条件
工作压力 [bar] 0.2 … 10
先导压力 [bar] 2 … 10
工作/先导介质 压缩空气符合 ISO 8573-1:2010 [7:4:4] 标准
工作介质/先导介质说明 可以使用经过润滑的压缩空气（但必须一直使用）
环境温度 [°C] –10 … +60
介质温度 [°C] –10 … +60
存放温度 [°C] –20 … +70
耐腐蚀等级 CRC1) 2
1) 耐腐蚀等级2，符合 Festo 940 070标准。
元件必须具备一定的耐腐蚀能力。外部可视元件具备基本的涂层表面，可直接与工业环境或与冷却液、润滑剂等介质接触

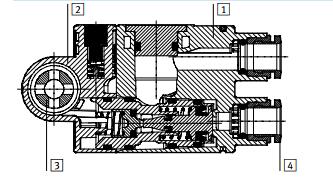

介质：
：
1 壳体 PBT
2 端盖 PBT
3 中空螺栓 精制铝合金
4 释放环 POM
– 盖子 ES-BE
– 密封件 NBR
材料备注 符合RoHS
