●采用全树脂一体成型主体。

●结构简单瞬间组装实现短交货期。

●新增LED指示灯及插入式插头

●所有接头内置型，适用于从小直径到φ 80左右的气缸控制。

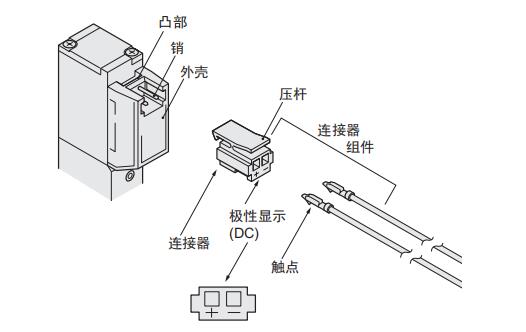

插入式插头的拆装

请用手指夹持插头将其插入插座，直至压杆的卡爪勾住插头外壳的凸部

时，安装即完毕。

如需拔出插头，请先同时抓住压杆与插头本体，然后将压杆的搭钩与外

壳的凸部分开并拔出。

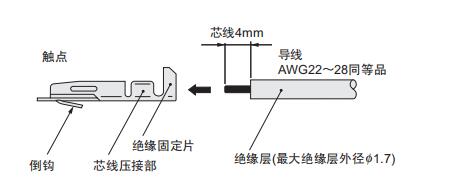

导线与触点的压接

如需进行导线与触点的压接，请先剥去4mm导线头的绝缘层，再将触点

插入并压接。此时，请注意不要使绝缘部分接触到芯线的压接部。

触点与插头的拆装

将附带导线的触点塞入插头的□孔，触点的倒钩将钩住插头并予以固定。

请轻轻拉一下导线，确认不会轻易脱落。

用尖头形物体(小螺丝刀等)将倒钩由触点侧面的长方形孔向上压，同时

拉拽导线，即可拆除。

技术规格：

项目 型号 IBZR8-4E1 IBZR8-4E2

位置数 2位

气口数 5

阀功能 单电磁线圈 双电磁线圈

使用流体 空气

动作方式 内部先导式

流量特性 音速传导C dm3

/(s·bar) J42：0.8、J62：1.6、J82：2

有效截面积〔Cv值〕注1

 mm2 J42：4〔0.22〕、J62：8〔0.44〕、J82：10〔0.56〕

配管连接口径 供气口φ 10、出气口φ 4、φ 6、φ 8

加油 不需要

使用压力范围 MPa 0.2～0.7

耐压 MPa 1.05

使用温度范围(环境及使用流体) °C 5～50

响应时间注2 ON／OFF时 ms 15/30以下 30以下

较高动作频率 Hz 5

耐冲击 m/s2 294.2

安装方向 自由

型号 质量

IBZR8-4E1 -J42：59、-J62：60、-J82：63

IBZR8-4E2 -J42：75、-J62：75、-J82：78

IBZR8Z-E(尾端模块) 81

使用电压范围 V 21.6～26.4(24±10％)

电流值(施加额定电压时) mA 23

耗电量 W 0.55

允许电路泄漏电流 mA 1.0

绝缘种类 B种

绝缘电阻注 MΩ 100以上

LED指示灯颜色 红

防电涌措施(标准配置) 防过压二极管

注：DC500V兆欧表测量值。
