●0.5W的耗电量的直动阀，而且通过抗电涌线圈实现了IC的直接驱动。

●为控制系统的小型化，省电力作出了贡献。

气管的配管方法

1. 请沿着与轴向垂直的方向切断气管。请留出一定的长度余量。

2. 请切实将气管插到竹节式接头的底部。如果插到中途，则可能会导致漏

气或气管脱落。

3. 插入气管时，请不要向竹节式接头施加过大的横向载荷。

4. 拔出气管时，也不要向竹节式接头施加过大的横向载荷。使用刀具等情

况下，请小心作业以免损伤竹节式接头。

5. 在高温条件下使用树脂气管时，气管可能会因老化而产生膨胀，导致漏

气或气管脱落。在高温条件下使用时，建议使用尼龙软管。插入尼龙管

时，请勿施加过大的力。

插到底

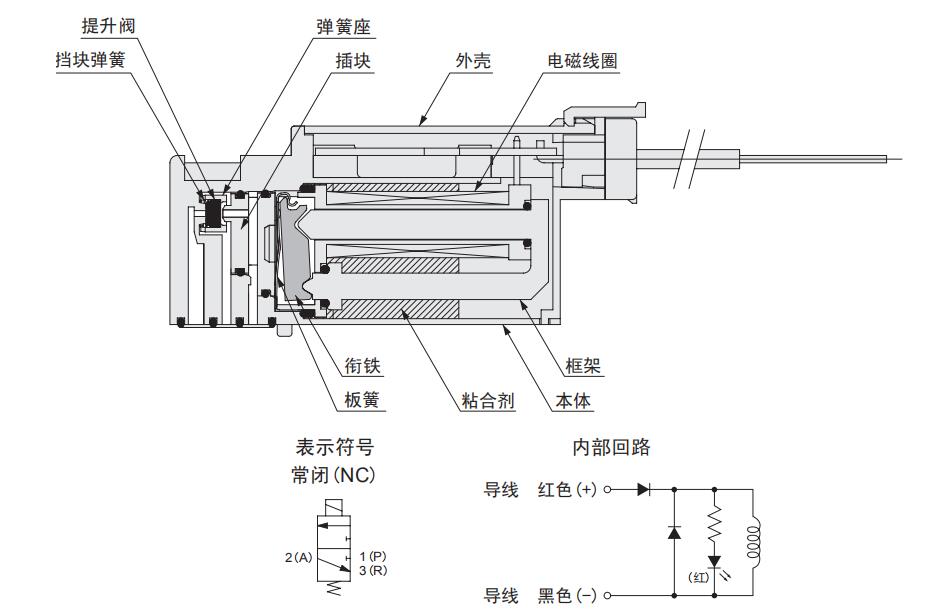

重要参数：

使用电压范围 V 21.6～26.4(24±10％)

电流值(施加额定电压时) mA 21

耗电量 W 0.5

允许电路泄漏电流 mA 1.0

绝缘种类 B种

绝缘电阻注 MΩ 100以上

LED指示灯颜色 红

防电涌措施(标准配置) 防过压二极管

型号 质量

A005E1

4.5

B005E1

型号 每连数的质量计算(n＝连数)

005M□N-J32

位置数 2位

气口数 3

阀功能 常闭(NC)

使用流体 空气

动作方式 直动型

流量特性 音速传导C dm3

/(s·bar)注1 0.02

有效截面积〔Cv值〕 mm2 0.1 〔0.006〕

配管连接口径注2 - 1(P)、3(R)：φ6(竹节式接头)、2(A)：φ3.2、φ4(竹节式接头)

加油 不需要

使用压力范围 MPa 0～0.7

耐压 MPa 1.05

响应时间注3 ON／OFF时 ms 6/6以下

较高动作频率 Hz 10

使用温度范围(环境及使用流体) °C 5～50

耐冲击 m/s2 294.2 294.2(10连以下)、196.1(11连以上)

安装方向 自由

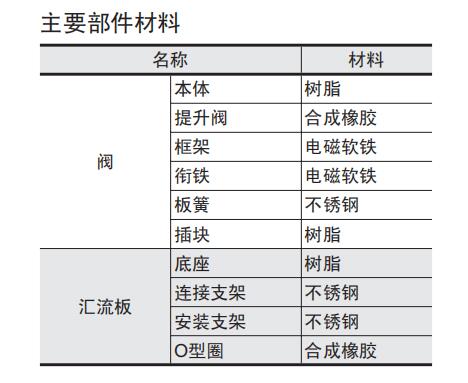

注意事项：

1. 使用分割式汇流板时，接头拆装或气管插拔等需要施加外力时，请按住主体或汇流板部分进行作业。汇流板可能会产生弯曲。

2. 安装插头时，用手指夹持插头插入插座，直至压杆的搭钩钩住插头外壳的凸部，安装即完毕。如需拔出插头，请先同时抓住压杆与插头，

然后将压杆的搭钩与插头外壳的凸部切实分开并拔出。
