ZM102SH-X111，日本SMC真空组件带阀开关

ZM102SH-X111，日本SMC真空组件带阀开关

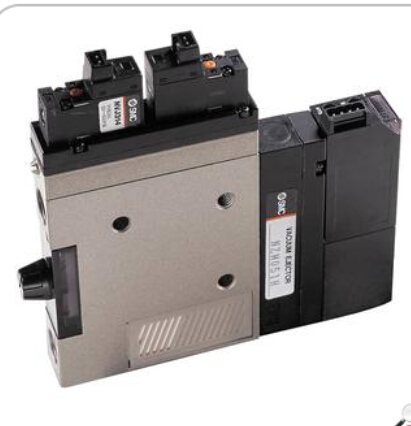

ZM 系列 真空组件 带阀·开关

详细

●阀和开关组件化

●可用于集装式

●较大吸收流量增长40%

●较大真空压力 -84 kPa

字段描述 字段取值 取值描述

喷嘴直径 10 1.0mm

手动操作 - 非锁定按钮式

真空开关型号 - 无开关

真空开关导线引出方式 - 直接出线式,导线

长度0.6m(ZSE1)/直接出线式,导线长度0.5m(ZSM1)

破坏流量调节针阀 - 无锁母

订制规格 X111 带单独排气隔板

主体型式 2S 单体:带高消音器(无阀)

真空口引出位置 - 侧面,下面引出

标准供给压力 H 0.5MPa

螺纹的种类 - Rc

供给阀·破坏阀组合 - 无阀

先导阀规格 - DC1W型(带灯:1.05W)

电磁阀额定电压 - 气控阀/无阀

导线引出方式 - 气控阀/无阀

指示灯·过电压保护回路 - 无

本产品的样本资料

独立排气垫片

单：ZM喷嘴直径主体供应压力X111 CE兼容

在洁净室中使用单独的喷射器时，排气罐可以

通过附加一个出口到洁净室外面

单个排气垫片。 （垫片也可以在安装时安装

使用歧管。 有关安装尺寸，请联系SMC。）

可以用阀门和开关制造它。

要将管道连接到排气口，请勿使用弯头接头

因为它产生阻力并阻止系统

获得足够的真空。

当产品用于防止歧管排气

如果放入排气管，可能会发生入侵，排气入侵

一起。

当这种特殊产品用于所有歧管站时，

可以使用以下部件号

产品型号表：

气缸磁性开关 D-B54   线长3米

加注阀芯 VNB104C-08A

滤芯 过滤减压阀型号AW60-10E

真空发生器 ZH13B

比例阀 ITV2050-RC3S

气缸 CK1B50-50YA

滤芯组件 AM-EL850

电磁阀 VXD2152-06-5D

T形接管 KQ2T16-00

压缩空气管 TS1075BU-20

空气过滤器滤芯 AF20P-060S

油雾分离器滤芯 AFM20P-060AS

软聚氨酯管 T0425W-100

滤芯组件 AME-EL850

气缸磁性检测开关 D-P5DW

输入模块 EX245-DX1-X36

总线模块 EX245-SDN1-X35

电磁阀 EVS7-6-FG-S-32MO

气控阀 VAS7-6-FG-D-1M

真空发生器 ZMB1H-K5LZ-E55CL

气缸 CQ2B50-25DZ

气缸 CS1DN160-110

电子气压表 PRESSUREISE40A-C6-T
