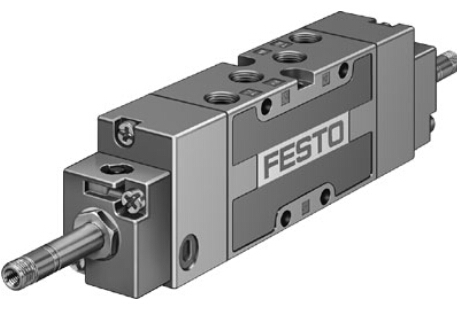

电磁阀

MFH-5/3G-3/8-B

产品代号: 19707

阀功能 5/3 中封式

驱动类型 电气的

宽度 40 mm

标准额定流量 2,200 l/min

工作压力 3 ... 10 bar

设计结构 活塞滑块

(一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC 1 – 腐蚀影响

储藏温度 -40 ... 60 °C

介质温度 -10 ... 60 °C

环境温度 -5 ... 40 °C

产品重量 780 g

电连接 通过 F 线圈, 必须另行订购

先导气源 内置的

流动方向 不可逆

可自由交叠 是

较大切换频率 3 Hz

切换时间，关闭 80 ms

切换时间，打开 24 ms

逻辑为0的较大正向测试脉冲 2,200 µs

逻辑为1的较大负向测试脉冲 3,700 µs

工作介质 压缩空气符合ISO8573-1:2010

 [7:4:4]

关于工作和先导介质的说明

可以使用经过润滑的压缩空气

安装类型 可选

在PR气路板上

带通孔

先导排气口82 M5

先导排气口84 M5

气动连接, 气口 1 G3/8

气动连接, 气口 2 G3/8

气动连接, 气口 3 G3/8

气动连接, 气口 4 G3/8

气动连接, 气口 5 G3/8

材料备注 符合 RoHS

材料信息，密封 NBR

材料信息，壳体 压铸铝

复位类型 机械弹簧

额定尺寸 12 mm

宽度尺寸 41 mm

排气功能 可节流

密封原则 软性

装配位置 任意

手控装置 推

1. 先导类型 由先导控制
