带显示器

• 在同一设备中实现显示、监控、变送和开/关控制等

  功能

• 大屏幕显示器

• 菜单引导参数设置

• 由外部设定值 4-20 mA 输入和过程值（4-20 mA）

  输出提供完整的通讯功能（4-20 mA）

利用显示器下方的 3 个按键可以对开关

点进行设置，或者可选由来自 PLC 的 4-20

mA 信号进行设置。此外，过程值也可以传送

到 PLC（4-20 mA）。

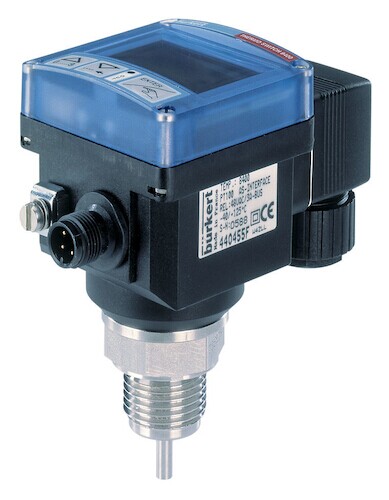

该传感器结构紧凑，具有以下几种形

式：

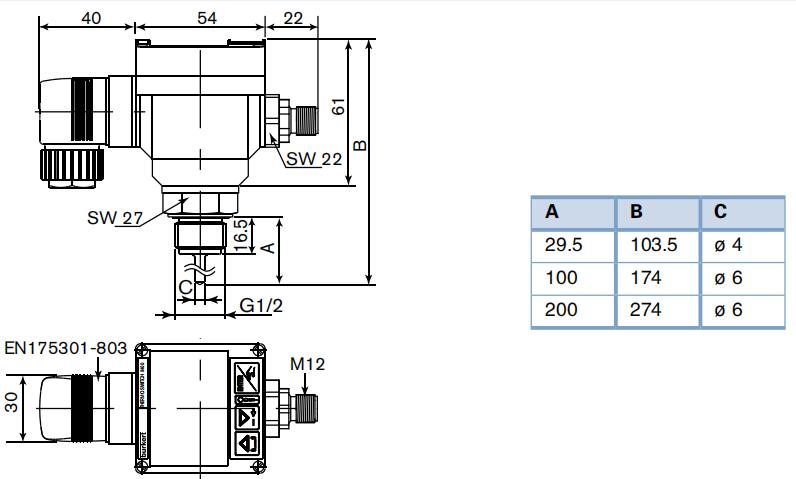

8400 型标准式：Pt100 的安装长度为

29.5 mm；8400 型延长式：Pt100 的安装长

度为100 mm 或 200 mm。

可按需提供墙装式：必须配安装支架，且

只能与分体式温度传感器配套

技术参数：

传感元件 Pt100

测量范围 -40 至125℃（环境温度为 0-40℃）

-40 至 90℃（环境温度过 40℃）

安装螺纹 G 1/2”

精度 ±0.5°C（0-80℃）或±1.5°C (0-80℃之外)

重复性 ±0.4%

电气连接 电缆插头

5 针 或 8 针 M12 可转向连接器

电源电缆 长 100 m，屏蔽，横截面：0.14-0.5 mm2

防护等级 IP65，电缆插头插好时

相对湿度 ≤ 80%，无凝露

介质温度 较高 +125°C

环境温度 -20 至 60℃

介质压力 较高 PN16

材质

 外壳

 前面板薄片

 浸湿部件

 传感器

 密封

PC，20%玻璃纤维

聚酯

不锈钢

FKM

电源 12 - 30 V DC - 经过滤波和整流的，极性反向保护

电流消耗 Max. 80 mA (无负载)

外部设定值输入 4-20 mA，电流隔离，较大输入阻抗：250 Ω

输出

 晶体管（可编程）

 继电器（可编程）

 过程值

NPN 和 PNP，集电极开路，5-30 V DC，

较大 700 mA，短路保护

3A/250 V AC 或 3A/30 V DC

3A/48 V AC 或 3A/30 V DC (过程阀输出时)

4-20 mA，电流隔离，回路电阻：1000 Ω（30 V DC）,

800 Ω（24 V DC），500 Ω（18 V DC）

响应时间 7 s (f从 0 升至 100°C)

5 针 M12 插孔连接器，带塑料螺纹锁紧环 917 116

5 针 M12 插孔连接器，带模压电缆（2 m，屏蔽） 438 680

8 针 M12 插孔连接器，带塑料螺纹锁紧环 444 799

8 针 M12 插孔连接器，带模压电缆（2 m，屏蔽） 444 800

DIN EN 175301-803 电缆插头，带电缆接头（2508 型） 438 811

DIN EN 175301-803 电缆插头，带 NPT1/2” 转换接头，不带电缆接头（2509 型） 162 673
