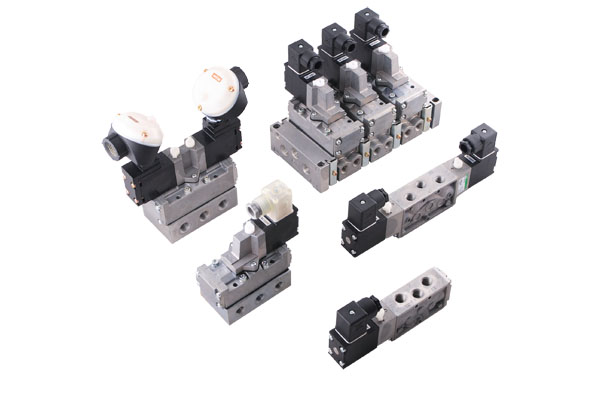

应用领域日本CKD先导式5通阀，4F310E-10-TP-DC24V/Z

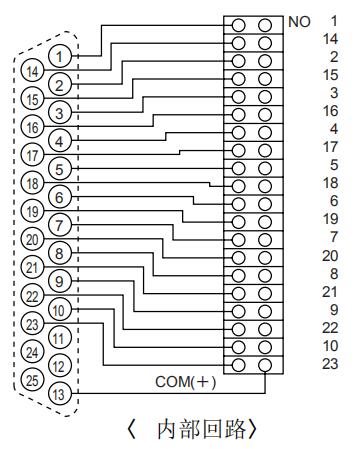

使用T30·T31配线方式的接插件通常称之为D-Sub接插件。
广泛运用于FA元件和OA元件。特别是25P型是计算机通讯
机能采用的RS232C规格的接插件。另外，集成的连

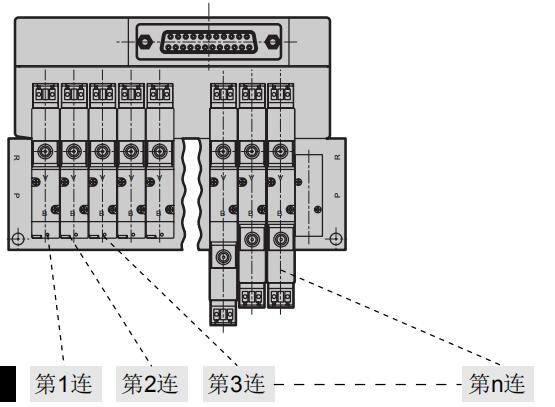

数是面对b侧线圈侧（单电控的场合盖子侧）从左按顺序
设定
①PLC输出元件的信号配列有必要与阀侧的信号配列相一
致。
②使用的电源是直流24V，12V专用电源。
③同时通电时，由于电缆的长度，将产生电压下降。请确
定线圈的电压下降在额定电压的10%以内。
④+com公用正极。
●仅是单线圈阀的场合
（对应集成较大连数20
●仅是双线圈阀的场合
（对应集成较大连数10）
●混合（单、双线圈混合）的场合
（对应线圈较大点数20）
