查林液压马达设计灵活，适应性强。所有的盘配流马达其以下特征都有不同选择：

● 排量

● 输出轴

● 无输出轴和轴承 (无轴承马达)

● 油口

● 安装法兰

● 其他特征

标准马达法兰安装尽可能靠近驱动轴。在这种类型的安装中，马达输出轴可以靠近负载。这种安装法兰也适配于多种标准齿轮箱。

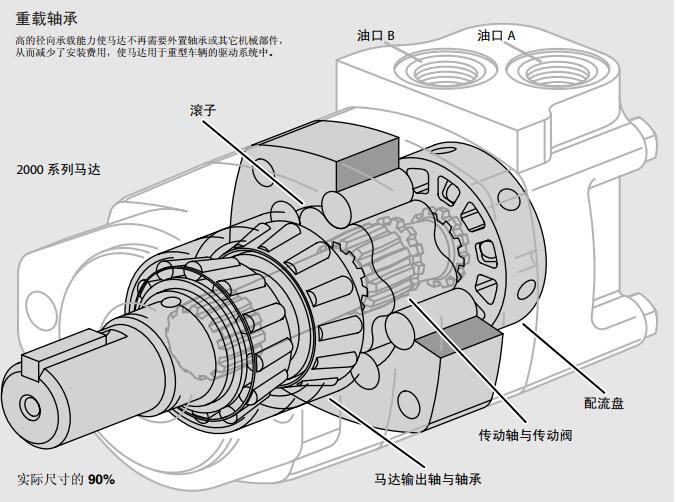

工作原理：

具有滚子的马达能提供较高的启动与运

行扭矩，滚子减少了摩擦，因而提高了效

率，即使在很的转速下输出轴也能产生

稳定的输出。通过改变输入输出流量的方

向使马达迅速换向，并在两个方向产生等

值的扭矩。各系列的马达都有各种排量供

选择，以满足各种速度和扭矩的要求。

技术参数;

• 80 [ 4.9]

• 490 [29.8]

• 4 螺栓孔，(无轴承)，止口直径 101,6 [4.00]，螺栓安装孔直径 13,59 [.535]，孔分布圆直径 127,0 [5.00]

• 4 螺栓孔，止口直径 82,5 [3.25]，螺栓孔直径 13,59 [.535]，孔分布圆直径 106,4 [4.19]

• Viton 密封件

• 直径 1-1/4 英寸，直轴，平键，端部有 3/8-16 的螺纹孔，有效配合长度 47,3 [1.86]

• 160 [ 9.6]

• 100 [ 6.2]

• 130 [ 8.0]

• 195 [11.9]

• 245 [14.9]

• 305 [18.7]

• 395 [24.0]

• 4 螺栓孔，(轮式)，止口直径 107,9 [4.25]，螺栓孔直径 13,59 [.535]，孔分布圆直径 147,6 [5.81]

• 4 螺栓孔，(标准)，止口直径 82,5 [3.25]，螺栓孔直径 13,59 [.535]，孔分布圆直径 106,4 [4.19]

• 2 螺栓孔 (SAE B)，止口直径 101,6 [4.00]，螺栓孔直径 14,27 [.562]，孔分布圆直径 146,0 [5.75]

• 直径 1 英寸，直轴，平键，端部有 1/4-20 的螺纹孔，有效配合长度 38,4 [1.51]

• 直径 25 mm，直轴，平键，端部有 M8 x 1,25 -6H 的螺纹孔，较大配合长度 38,1 [1.50]

• 直径 32 mm，直轴，平键，端部有 M8 x 1,25 -6H 螺纹孔，有效配合长度 56,4 [2.22]

• 直径 1-1/4 英寸，锥轴，平键，带螺母

• 直径 1-1/4 英寸，花键 14 T，端部有 3/8-16 螺纹孔，花键小有效长度 33,0 [1.30]，较大配合长度 45,5

[1.79]

• SAE 6B，6 T 花键，端部 1/4-20 螺纹孔，花键小有效长度 22,8 [.90]，较大配合长度为 28,8 [1.13]

• 7/8-14，O-形圈密封油口， O-形圈密封泄油口 7/16-20

• 板式连接，3/8-16 UNC 安装螺孔 (3)，7/16-20 O-形圈密封泄油口

• 板式连接，M10 x 1,5 -6H 安装螺孔 (3)，G 1/4 (BSP) 泄油口

• 1-1/16—12 O-形圈密封油口 (两油口 180 对置)，7/16-20 O-形圈锥口密封泄油口

• 7/8-14 O-形圈密封油口 (后置油口)，7/16-20 O-形圈锥口密封泄油口(后端

2000 系列马达排量 =厘米3 /转

• 2 螺栓孔，(SAE A)(标准)，止口直径 82,5 [3.25]，螺栓孔直径 13,59 [.535]，孔分布圆直径 106,4 [4.19]

• 直径 7/8 英寸，13 T 花键，花键小有效长度为 15,2 [.60]，较大配合长度 30,8 [1.21]

• 间隙型定转子

Viton® 是 Dupont 公司的注册商标

• 双速型马达
