美国VICKERS比例溢流阀主要特点，C5GV-825DN30,35MPa ,380L/min

美国VICKERS比例溢流阀主要特点，C5GV-825DN30,35MPa ,380L/min

● 阀设计滞环小，重复性好。

● 自动放气设计简化了安装并一致

的性能。

● 用来控制大流量溢流阀或减压阀时，

得到较压力，同时对阶跃输入信号

有快而稳定的响应。

基本特性：

较高压力. . . . . . . . . . . 350 bar (5075 psi)

较大流量. . . . . . . . . 5 L/min (1.3 USgpm)

安装面符合 ISO 4401 规格 03

概述

一种电液比例溢流阀，设计成与所加电气

输入成比例地调节液压系统中的压力。

这种开环单级阀可用来直接控制小流量系

统中的压力，者用于较大压力控制阀的先

导控制以及用于压力控制泵之类的用途。

KCG-3

这种阀响应电磁铁供电电流的变化，带有

脉宽调制输出级和输出电流控制的单独的

威格士放大器适用于驱动此型号，见“工

作数据”。

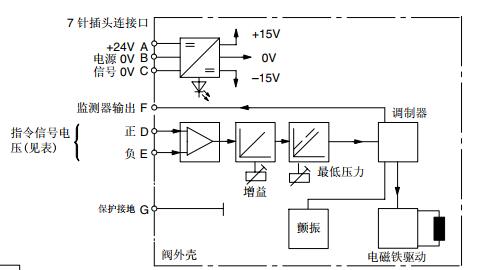

KACG-3

增加一个内置式放大器，使得可以由 0 至

+10V 或 0 至 –10V 的指令信号来控制压

力。放大器装在一个坚固的金属壳体内，

电气接线通过一个工业用标准的 7 针插

头。设定调整阀与阀之间有很高

的再现性。

其他型号

关于流量额定值达 400 L/min(106 USgpm)

的比例溢流阀

接线

必须经过装在放大器上的 7 针插头来接

线。

TJ的电缆规格是:

动力电缆：

对于 24V 电源

0,75 mm2 (18 AWG) 至 20m (65 ft)

1,00 mm2 (17 AWG) 至 40m (130 ft)

信号电缆:

0,50 mm2 (20 AWG)

屏蔽:

合适的电缆应当是 7 芯，每根信号线有

屏蔽，还有总屏蔽。
