德国IFM安全光栅性能参数，EVC013

德国IFM安全光栅性能参数，EVC013

符合 IEC 61496 的安全类别 2 和 4

的危险区域和门的防护

通过久经考验的 M12 连接器轻松连接

用于卫生应用的版本

带有主动/被动系统的版本

技术参数;

保护功能 身体保护

电气数据

工作电压公差 [%] 20

工作电压 [V] 24 DC

防护等级 III

反相保护 是

开机延迟时间 [s] < 2

光线种类 红外线

波长 [nm] 950

接收装置

电流损耗 [mA] 83

发射装置

电流损耗 [mA] 42

输出

电气设计 PNP

OSSD输出数 2

每个OSSD输出电流负载较大值 [mA] 400; (24 V)

短路保护 是

监控范围

保护区域高度 [mm] 810

光束数量 3

保护区域宽度 (光强度） [m] 0...4

保护区域宽度（高光强度） [m] 3...12

反应时间

反应时间 [ms] 3

工作条件

使用地点 等级C符合EN 60654-1标准, 应用不受天气影响

环境温度 [°C] -10...55

存储温度 [°C] -20...70

允许较大的相对空气湿度 [%] 95

外壳防护等级 IP 65; IP 67

/测试

EMC电磁兼容

IEC 61496-1

抗冲击

IEC 61496-1

抗震

IEC 61496-1

安全分类

ISO 13849-1 种类: 2, PL: e

IEC 61508 SIL 3

IEC 62061 SILCL 3

使用寿命 TM (Mission Time) [h] 175200

安全性PFHd [1/h] 7.6E-09

机械技术数据

重量 [g] 3170

尺寸 [mm] 953 x 28 x 30

原材料 外壳: 铝; 前面透镜: PC

结构长度 [mm] 953

显示器/操作件

显示

LED, 黄色

LED, 绿色

LED, 红色

附件

附件（附送）

安装角度: 4

安装螺母: 4

螺母

注释

说明 用于8针插座，颜色不规范。; 请注意传感器和插座的接线(参见技术参数表)。

包装单位 1 件数

电气连接 - 接收装置

接口 接插件: 1 x M12; 电缆长度较大值: 100 m; 用于芯线横截面0.34 mm²

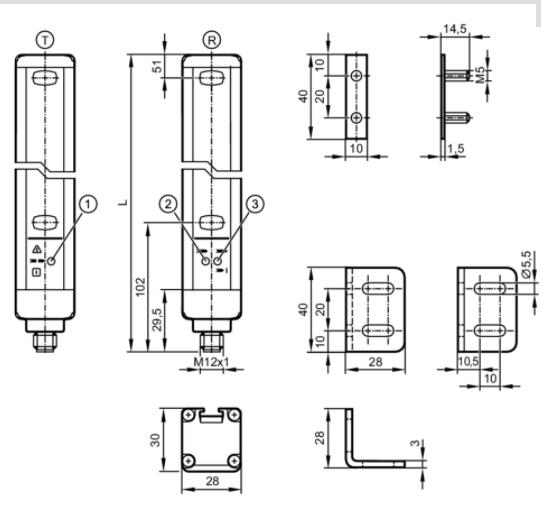

产品尺寸图：

型号：

OY115S

OY116S

OY113S

OY112S

OY111S

OY114S

OY122S

OY953S

OY121S

OY951S

OY952S

OY120S
