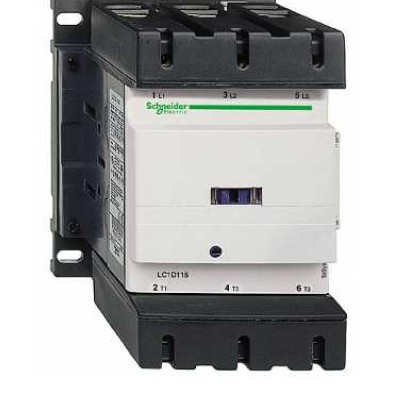

LT3SEOOM3AAC220V，高效率法国施耐德接触器主要作用

LT3SEOOM3AAC220V，高效率法国施耐德接触器主要作用

应用于接通分断正常启动的鼠笼电机

应用于功率因数大于等于0.95的交流负载中

技术参数:

额定工作电流 [Ie]

25 A (AC-1, Ue<= 440 V, θ<= 60 °C)

9 A (AC-3, Ue<= 440 V, θ<= 60 °C)

控制回路电压

24 V, DC

辅助触点类型

1 NO + 1 NC

补充信息

额定工作电压 [Ue]

电源回路 : <= 690 V

电源回路 : <= 225 V

电动机功率 (kW)

4 kW (380/400 V)

5.5 kW (660/690 V)

5.5 kW (500 V)

2.2 kW (220/240 V)

4 kW (415/440 V)

电气寿命

0.6 百万次 (AC-1)

2 百万次 (AC-3)

2 百万次 (AC-3)

机械寿命

30 百万次

较大操作频率

3600 次/小时 (环境温度 <= 60 °C)

动作时间

闭合 : 55 ms

分断 : 20 ms

控制电压限额

运行 : 0.7...1.25 Uc

释放 : 0.1...0.25 Uc

约定发热电流 [Ith]

信号回路 : 10 A (θ<= 60 °C)

电源回路 : 25 A （θ<= 60 °C)

平均阻抗

2.5 mΩ (Ith 50 Hz)

额定短时耐受电流 [Icw]

信号回路: 100 A, 持续时间: 1 s

信号回路: 120 A, 持续时间: 500 ms

信号回路: 140 A, 持续时间: 100 ms

电源回路: 105 A, 持续时间: 10 s (<= 40 °C)

电源回路: 61 A, 持续时间: 1 分钟 (<= 40 °C)

电源回路: 30 A, 持续时间: 10 分钟 (<= 40 °C)

电源回路: 210 A, 持续时间: 1 s (<= 40 °C)

与继电器配合使用的熔丝

电源回路 : gG 20 A, 2 型, U<= 690 V

电源回路 : gG 25 A, 1 型, U<= 690 V

信号回路 : gG 10 A, 符合 IEC 60947-5-1

过电压类别

III

额定绝缘电压 [Ui]

电源回路 : 690 V, 符合 IEC 60947-4-1

信号回路 : 690 V, 符合 IEC 60947-1

浪涌抑制模块

内置双向峰值限流二极管

辅助触点类型

机械连接 : 1 NO + 1 NC, (符合 IEC 60947-5-1)

与主触头状态成镜像 : 1 NC, (符合 IEC 60947-4-1)

信号回路频率

25...400 Hz

小开关电流 [Imin]

信号回路 : 5 mA

不重迭时间

失电 : 1.5 ms (NC及NO触点之间)

得电 : 1.5 ms (NC及NO触点之间)

绝缘电阻

> 10 MΩ (信号回路)

安装方式

导轨安装

底板安装

接线能力

电源回路 : 螺栓紧固,1 电缆 1...4 mm² 接线片外径Ø: 8 mm, 软线, 不带篐线端子.

电源回路 : 螺栓紧固,2 电缆 1...4 mm² 接线片外径Ø: 8 mm, 软线, 不带篐线端子.

电源回路 : 螺栓紧固,1 电缆 1...4 mm² 接线片外径Ø: 8 mm, 软线, 带篐线端子.

电源回路 : 螺栓紧固,2 电缆 1...2.5 mm² 接线片外径Ø: 8 mm, 软线, 带篐线端子.

电源回路 : 螺栓紧固,1 电缆 1...4 mm² 接线片外径Ø: 8 mm, 硬线, 不带篐线端子.

电源回路 : 螺栓紧固,2 电缆 1...4 mm² 接线片外径Ø: 8 mm, 硬线, 不带篐线端子.

控制回路 : 螺栓紧固,1 电缆 1...4 mm², 软线, 不带篐线端子.

控制回路 : 螺栓紧固,2 电缆 1...4 mm², 软线, 不带篐线端子.

控制回路 : 螺栓紧固,1 电缆 1...4 mm², 软线, 带篐线端子.

控制回路 : 螺栓紧固,2 电缆 1...2.5 mm², 软线, 带篐线端子.

控制回路 : 螺栓紧固,1 电缆 1...4 mm², 硬线, 不带篐线端子.

控制回路 : 螺栓紧固,2 电缆 1...4 mm², 硬线, 不带篐线端子.

紧固扭矩

电源回路 : 1.7 N.m (No 2 十字螺丝)

电源回路 : 1.7 N.m (No 2 十字螺丝)

电源回路 : 1.7 N.m (Ø 6 平口)

电源回路 : 1.7 N.m (Ø 6 平口)

控制回路 : 1.7 N.m (Ø 6 平口)

控制回路 : 1.7 N.m (No 2 十字螺丝)

高度

77 mm

宽度

45 mm

深度

95 mm

控制回路特性

DC 标准

额定冲击耐受电压 [Uimp]

6 kV (符合 IEC 60947)

防护盖

无

时间常量

28 ms

浪涌功率 (W)

5.4 W 在…上 20 °C

吸持功耗 (W)

5.4 W 在…上 20 °C

产品重量

0.48 kg

接触器兼容特性

M4

型号

LC1D

环境

符合标准

IEC 60947-4-1

GB 14048.4

产品

CCC

污染等级

3

防护措施

TH (符合 IEC 60068-2-30)

IP 保护等级

IP2x 前面板 主回路适用 符合 IEC 60529

IP2x 前面板 线圈回路适用 符合 IEC 60529

运行温度

-5...60 °C

贮存环境温度

-60...80 °C

周围空气温度

-40...70 °C （Uc下允许）

工作海拔

3000 m （无)

耐火及耐异常高温能力

850 °C (符合 IEC 60695-2-11)

抗冲击、震动性能

抗震性能 （触头打开）： 2 gn (5...300 Hz)

抗震性能 （触头闭合状态）： 4 gn (5...300 Hz)

抗冲击性能 (触头打开): 10 gn 11 ms

抗冲击性能 （触头闭合状态）： 15 gn 11 ms
