• 结构紧凑

• 循环时间很短

• 成本

• 调试简单

• 工作负载较高可达 1.6 kg

• Y-和 Z-轴行程调节

• 可有等待位置

• 无设计费用

应用领域:

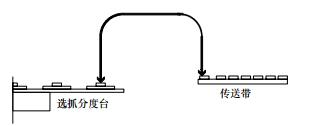

抓取模块是新一代功能模块，用

于在局促的空间内自动传送、进

给和移除小零件。

通过导向的垂直和水平运动顺序

实现这些功能。交叉导轨无回转

间隙，带循环滚珠轴承元件，确

保了和高刚性。

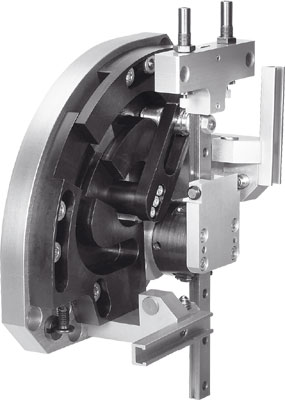

摆动气缸和沟槽导轨系统的组合

形成了紧凑的单元，用于完整的

抓放循环

技术参数：

型号 HSP-...-AP

气接口 M5

工作模式 双作用

工作介质 过滤压缩空气，润滑或未润滑

结构特点 摆动气缸

交叉导轨

导向运动顺序

缓冲 两端带液压缓冲器，软特性曲线

位置感测 通过接近开关

安装方式 通过通孔

通过沟槽螺母

安装位置 导轨，垂直/水平

工作和环境条件

型号 HSP-...-AP

工作压力 [bar] 4 ... 8

环境温度 [°C] 0 ... +60

行程 [mm]

规格 12 16 25

Y-轴

行程 52 ... 68 90 ... 110 130 ... 170

Z-轴

行程 Z 20 ... 30 35 ... 50 50 ... 70

工作行程 Za 5 ... 15 5 ... 20 5 ... 25
