特点：

• 灵活性更佳

• OEM 厂商简单易用– 还可

通过现场总线调试

• 安装简单，调试快速

• 经济

• 可以在自己的 PLC 环境中

对系统进行编程

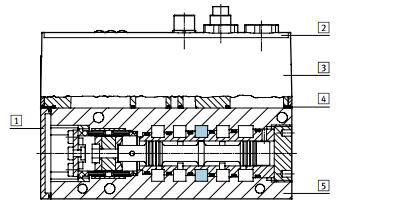

1 盖子 加强型聚酰胺

2 标签 聚酯

3 电子元件壳体 加强型聚酰胺

4 密封件 丁腈橡胶

5 阀壳体 阳极氧化精制铝合金

技术参数：

公称通径 4 6 8

气接口 Gx G¼

公称通径 [mm] 4 6 8

标准额定流量 [l/min] 350 700 1,400

阀功能 三位五通比例方向控制阀，常闭

结构特点 活塞滑阀，集成压力传感器

密封原理 硬密封

驱动方式 电驱动

复位方式 磁性弹簧复位

控制方式 直接驱动

气流方向 不可逆

安装方式 —通过通孔直接安装

—通过 H型导轨安装

安装位置1) 较好水平安装（显示元件朝上）

产品重量 [g] 780 780 1,060

压力传感器

重复精度 FS [%] < 1

压力解析度 [bar] 0.01

线性误差 FS2) [%] < 1.5

诊断

LED 显示 绿色 额定工作电压

红色 故障

黄色 负载电压

通过控制气接口，

特定设备诊断

—工作和负载电压过

—温度监控

—阀胶着

—短路监控

—设备数据

控制接口

数据 CAN 总线，使用 Festo 协议

数字量

集成终端电阻

电接口 5针

M9

插头
