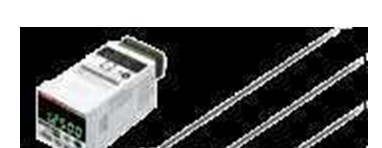

日本神视数字传感器用外部输入单元注意事项FX-CH2-P
规格详细
项目
内容
订货产品号 FX-CH2-P
型号 FX-CH2-P
适用传感器 FX-301(P)(注)、FX-305(P)
(注)：仅升级后的FX-301(P)可使用。请勿用于升级前的FX-301(P)。升级后的FX-301(P)仅在单侧侧面印有“NAVI”。
电源电压 12～24V DC±10% 脉动P-P10%以下
CN-73-C1(1m)、CN-73-C2(2m)、CN-73-C5(5m)
配线长度 使用0.3mm2以上的电缆时全长多可延长至10m
重量 本体重量：约20g
包装重量：约40g
附属品 CN-EP1(用于连接输入设备的连接器)(注)：1个
(注)：适用电线：0.08mm2(AWG28)～0.5mm2(AWG20)、电线包层外径φ1.5mm以下。
消耗功率 600mW以下(所有指示灯亮灯时)
输入 High：+4V～+V DC
流入电流0.5～3mA
输入阻抗约10kΩ
Low：0～＋0.6V DC或开路
材质 本体外壳：耐热ABS
连接方式 连接器连接式
(注)：不附带单触式电缆。请务必购买另售的单触式电缆。
电源指示灯 绿色LED(通电时亮灯)
通信工作指示灯 绿色LED(载入时或者2点/限定教导时亮灯、保存时或者全自动教导时闪烁→亮灯)
耐环境性:使用环境温度 -10～+55℃(传感器连接台数4～7台：－10～＋50℃、传感器连接台数8～16台：-10～+45℃)(但应无凝露和结冰)、保存时：-20～+70℃
耐环境性:使用环境湿度 35～85%RH、保存时：35～85%RH
耐环境性:耐电压 AC 1,000V 1分钟 充电部整体•外壳之间
耐环境性:绝缘电阻 DC250V兆欧下20MΩ以上 充电部整体•外壳之间
耐环境性:耐振动 耐久10～150Hz 双振幅0.75mm X、Y、Z各方向2小时
耐环境性:耐冲击 耐久98m/s2(约10G) X、Y、Z各方向5次
