153034德国费斯托真空发生器 RX中

153034德国费斯托真空发生器 RX中

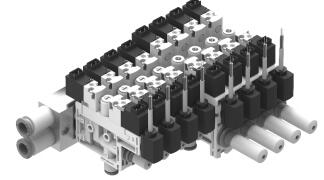

真空发生器 OVEL 集成安装在一个公用的气路板 OABM-P 上

• 轻量化真空发生器，适宜

• 重量轻

• 多种信号输出类型和真空类型

• 集成电磁阀，所以开关时间短

– 真空开/关

– 喷射脉冲

• 通过喷射脉冲快速、、安

全地放下工件

• 通过 H3 插头和快插接头方便

地安装

• 通过螺丝安装

• 集成消声器，工作安静

• 集成过滤器

• 采用开放式消声器，减少真空

发生器的噪音污染

• 可通过机械式手控装置切换电

磁阀

• 通过真空传感器监控真空

• 把多个真空发生器集成安装在

一个公用的气路板上

功能原理：

真空开/关 喷射脉冲，可选

通过一个电磁阀控制气源。电磁

阀可提供常闭开关功能，即只有

在真空发生器增压以及电磁阀切

换后，才会发生真空。

关断真空后，通过个电磁阀

激发一个喷射脉冲，将工件从吸

盘上释放下来，快速释放真空。

喷射脉冲的气源可通过气源口或

单独的接口连接。

真空传感器，可选

通过真空传感器监控发生真空设

定或示教的设定点值。达到设定

点值后，或如因故障而无法达到

设定点值（比如，泄漏、工件掉

落），真空传感器就会发送出一

个电信号。

OVEL-…-V1B/V1V/B2B/B2V:

压力传感器 SPTE 带模拟量输出

检测模拟量信号，通过下游的信

号转换器 SCDN （带 LCD 显示）

转换成数字量信号

OVEL-…-V1PNLK/B2PNLK:

压力传感器 SPAE 带多种开关

输出和 LCD 显示、IO-Link®

和示教功能

技术型号：

8049046 OVEL-5-H-10-PQ-VQ4-UA-C-A-V1B-H3

0.7 89 8049047 OVEL-7-H-15-PQ-VQ4-UA-C-A-V1B-H3

0.95 88 8049048 OVEL-10-H-15-PQ-VQ6-UA-C-A-V1B-H3

0 … 10 V 0.45 72 8049049 OVEL-5-H-10-PQ-VQ4-UA-C-A-V1V-H3

0.7 87 8049050 OVEL-7-H-15-PQ-VQ4-UA-C-A-V1V-H3

0.95 88 8049051 OVEL-10-H-15-PQ-VQ6-UA-C-A-V1V-H3

0.45 75 8049052 OVEL-5-H-10-PQ-VQ4-UA-C-A-V1PNLK-H3

0.7 91 8049053 OVEL-7-H-15-PQ-VQ4-UA-C-A-V1PNLK-H3

0.95 91 8049054 OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3

–1 … 1 0 … 10 V 0.45 72 8069567 OVEL-5-H-10-PQ-VQ4-UA-C-A-B2V-H3

0.7 87 8069568 OVEL-7-H-15-PQ-VQ4-UA-C-A-B2V-H3

0.95 88 8069569 OVEL-10-H-15-PQ-VQ6-UA-C-A-B2V-H3

0.45 75 8069570 OVEL-5-H-10-PQ-VQ4-UA-C-A-B2PNLK-H3

0.7 91 8069571 OVEL-7-H-15-PQ-VQ4-UA-C-A-B2PNLK-H3

0.95 88 8069572 OVEL-10-H-15-PQ-VQ6-UA-C-A-B2PNLK-H3
