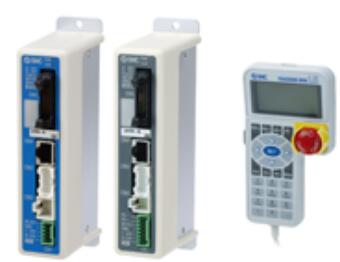

・出厂时设定为执行器的规格（执行器和控制器配套销售）。

・有简单设定的简易模式与详细设定的普通模式。

・示教盒、控制器设定软件。

安装方法：

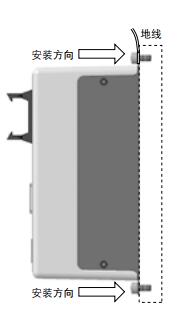

a) 螺钉安装(LEC□6□□-□)

(使用2个M4螺钉安装的场合)

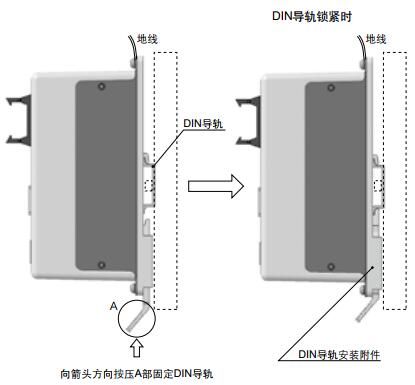

b) DIN导轨安装(LEC□6□□D-□)

(使用DIN导轨安装的场合)

qEMC的适合性实验是将电动执行器LEF系列

与控制器LEC系列组合进行的。

EMC会由于组装了电动执行器的客户端装

置、控制盘的构成或其他电气元件的配置、

配线关系而变化，所以不能客户端装置

于使用时设置环境的适合性。由此，需要您

对终机械、装置的整体进行EMC的适合性

确认。

wLECA6系列(伺服电机控制器)，实施了与电

噪声过滤组件(LEC-NFA)组装后的确认试

验。

关于电噪声过滤组件请参见P.559。关于设

置方面请参见LECA的使用说明书。

【关于UL对应品】

对应UL的场合，组合的直流电源应使用遵行

UL1310 class2的电源单元。

订购LE系列带控制器型号的场合，无需订购本控制器。

注1) 控制器输入用DC电源，请使用防止突入电流规格以外的电源。对应U

的场合，组合的直流电源请使用遵行UL1310 class2的电源单元。

注2) 关于消耗功率会由各执行器的不同而不同。请确认执行器规格。

注3) 对应断电锁紧型。

控制对象电机 步进电机(带编码器 DC24V) 伺服电机(DC24V)

电源规格注1) 电源电压 ：DC24V±10%注2)

【含电机动力电源、控制电源、停止、锁紧解除】

电源电压 ：DC24V±10%注2)

【含电机动力电源、控制电源、停止、锁紧解除】

并联输入 输入点数11点(光耦合器绝缘)

并联输出 输出点数13点(光耦合器绝缘)

控制对象编码器 相对增量A／B相(800脉冲／圈) 相对增量A／B(800脉冲／圈)／Z相

串行通信 RS485(Modbus协议规格)

存储器 EEPROM

LED显示部 LED(绿／红)各1个

锁紧控制 有锁紧解除端子注3)

电缆长[m] I/O电缆 ：5以下　执行器电缆 ：20以下

冷却方式 自然风冷

使用温度范围[℃] 0~40(未结冰)

使用湿度范围[%RH] 90以下(未结露)

保存温度范围[℃] -10~60(未结冰)

保存湿度范围[%RH] 90以下(未结露)

绝缘电阻[MΩ] 外壳-SG端子间　50(DC500V)

质量[g] 150(螺钉安装型) 170(DIN导轨安装型)
