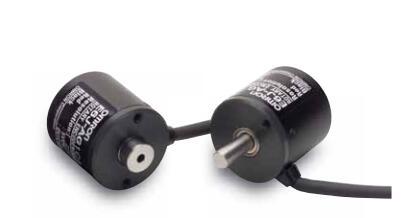

用于检测旋转量、旋转角度、旋转位置的旋转编码器。

■实现外径φ20mm的尺寸、分辨率256(8bit)

■按用途有轴型与中空轴型

重要参数：

轴径φ4mm、长度10mm

空心轴

中空轴径φ2mm、深度7mm

额定电源电压 DC5V±5%

消耗电流 ＊1 35mA以下

分辨率(分割) 256(8bit)

输出导线 格雷2进制

输出状态 NPN集电极开路输出

输出容量

外加电压：DC6V以下

负载电流：4mA以下

残留电压：0.4V以下(负载电流4mA时)

输出上升、下降时间 2μs以下(导线长：1m、负载电流：4mA)

较高响应频率 ＊2 20kHz

逻辑 负逻辑(H= 「0」、 L= 「1」 )

旋转方向 CW方向(从轴侧为右旋转)输出导线增加

起动转矩 1mN·m以下

惯性力矩 0.91×10-7kg·m2 1.31×10-7kg·m2

轴允许力 径向 1.9N

轴向 1.9N

允许较高旋转数 6000r/min

环境温度范围 动作时：0～+60℃、保存时：-20～+80℃(不结冰·结露)

环境湿度范围 动作时、保存时：各35～85%RH(不结露)

绝缘电阻 电容器接地的除外

耐电压 电容器接地的除外

振动(耐久) 10～55Hz 复振幅1.5mm X、 Y、 Z各方向 2h

冲击(耐久) 500m/s2

 X、 Y、 Z各方向 3次

保护结构 IEC规格 IP40

连接方式 导线引出型(标准导线长1m)

材质

外壳 铝

本体 铝

轴 SUS304

质量(包装状态) 约40g

注意事项：

·旋转式编码器是由部件构成的。因此使用时要小

心，不要跌落，以免损伤功能。

·本产品用螺钉紧固旋转式编码器时，紧固转矩控制在0.15N·

m内。

·本产品固定本体、进行配线时，导线拉紧不要过12N以上。

另外不要对轴本体(或空心轴)部分增加冲击。

·安装误差大(偏芯、偏角)大，就会给轴增加过大的负载(轴允

许力径向、轴向为1.9N)，引起破损，并缩短使用寿命。

中空轴(空心轴)的安装

·安装对象轴的尺寸为2 mm、插入长度为4mm～6.5mm。

·为防止施加过轴允许负载以上的负载，请准备板状弹簧的

法兰盘等。

·附带将轴通过附件六角孔固定螺钉固定在空心轴上。

并通过紧固转矩0.15N·m以及螺钉紧固剂防止松动。

配线

·使用电源上发生浪涌时，请在电源间接上浪涌吸收器，让其

吸收浪涌。

另外，为了避免干扰等，请尽可能使用短的配线。

·延长旋转式编码器的导线时，固定线电阻和线间容量的影

响，容易增加残留电压，发生波形畸变，所以要确认所用的

导线种类和应答频率。

·高压线、动力线并行配线时，会发生因感应而误动作或破损

等，所以请分开配线。

●连接时

电源接通时，或遮断时会发生错误脉冲，所以尾部连接的机器

要电源接通或遮断时的0.1秒后或0.1秒前时使用。

另外，电源接通时，编码器电源接通后，负载电源接通。
