德国巴鲁夫磁场传感器选型样本BMF103K-PS-C-2A-SA95-S75-00,3

德国巴鲁夫磁场传感器选型样本BMF103K-PS-C-2A-SA95-S75-00,3

产品特点：

应用分类DC -13

开关频率30000赫兹

接通延时ton，较大值0.02 ms

较大剩余电流lr10μA

较大无功电流Io，无衰减6 mA

较大负载电容，在Ue下1μF

测量工作电压Ue DC 24 V.

测量工作电流即100 mA

显示/操作

功能显示是

电气连接

反极性保护是

导线长度L 0.3 m

接口M8x1接插件，4针

电缆直径D 2.50 mm

短路保护是

连接方式电缆及插接器，0.30 m，PUR

防止出现混淆是

电气数据

余波，较大（Ue的百分比）15％

关闭延时toff，较大0.02 ms

安全开关场强Ha 2 kA / m

工作电压Ub 10 ... 30 VDC

测量开关场强Hn 1.2 kA / m

测量短路电流100 A.

测量绝缘电压Ui 75 V DC

电压降，静态，较大1 V.

输出电阻RA开漏

迟滞H，较大（Hn的百分比）45％

环境条件

污染程度3

环境温度-25 ... 85°C

防护等级IP67

功能安全

MTTF（40°C）739 a

一般数据

不包含在供货范围内安装支架，例如BMF 103-

HW-42

基本标准IEC 60947-5-2

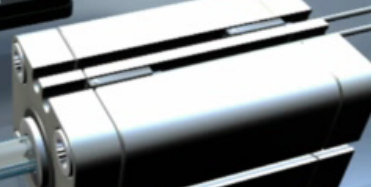

应用“通过优化响应距离，尤其适用于

短冲程气缸“。

许可/一致性CE

通过cULus

材料

外壳材料PBT

护套材料PUR

有效面，材料PBT

机械数据

固定安装支架BMF 103-HW *

尺寸9 x 4.8 x 16 mm
