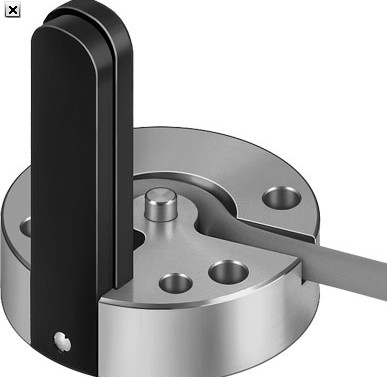

SRBS-Q1/Q12 用于检测摆动气

缸 DRVS 和 DSM 轴的旋转。感

测为磁感方式，无接触。两个

数字量开关点为输出。

• 传感器装配快速，无需手动

搜索切换点

• 通过传感器上的一个按键操

作，简单

•无需连接电缆，因为传感器

内有 2 个切换点

• PNP/NPN 和常开/常闭可自由

编程，减少库存

• 坚固耐用，无接触、封闭的

位置感测，使用寿命长

• 2 个开关输出 24 V

• 通过按键完成对切换点的示

教

• PNP/NPN 可编程

• 常开/常闭可编程

• 感测范围： 270°

技术参数：

重复精度  0.1 mm

结构特点 圆形

安装方式 螺纹夹紧

安装位置 任意

RCM trademark

c UL us - listed (OL)

特性 耐油

防护等级 IP65

IP68

防护等级 III

基于标准 EN 60947-5-2

CE 标记（见合格声明） 符合欧盟电磁兼容性指令

材料注意事项 不含卤素, RoHS 合规

耐腐蚀等级 CRC1) 2

1) CRC2: 耐腐蚀等级 2，符合Festo 940 070标准

元件必须具备一定的耐腐蚀能力。外部可视元件具备基本的涂层表面，可直接与工业环境或与冷却液、润滑剂等介质接触。

输入信号/测量元件

测量原理 磁性霍尔

测量变量 摆角

感测范围 [deg]  270

环境温度 [°C] –20 … 70

环境温度，电缆柔性安装 [°C] –20 … 70

信号处理

抽样间隔典型时间 [ms] 3

输出，其它参数

短路保护 有

过载保护 有

技术型号：

SRBS-Q12-6-E270-EP-1-S-M8 DSM 6, DRVS 6

SRBS-Q12-8-E270-EP-1-S-M8 DSM 8, DRVS 8 2x NPN

SRBS-Q1-10-E270-EP-1-S-M8 DSM 10

SRBS-Q12-12-E270-EP-1-S-M8 DRVS 12

SRBS-Q12-16-E270-EP-1-S-M8 DRVS 16

SRBS-Q12-25-E270-EP-1-S-M8 DRVS 25

SRBS-Q12-32-E270-EP-1-S-M8 DRVS-32

SRBS-Q12-40-E270-EP-1-S-M8 DRVS 40
