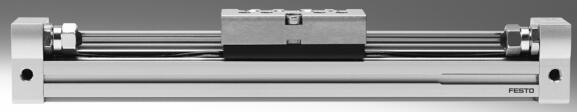

进口销售费斯托无杆气缸性能参数，PAGN-P-50-1M-G14

• 相对于行程安装长度紧凑

• 负载和设备可直接安装在滑

块上

• 三种缓冲形式可选:

– 弹性缓冲

– 气动缓冲

– 液压缓冲

• 从一侧完成所有设置：

– 终端位置调节

– 接近开关安装

– 安装气缸

– 速度调节

– 气动终端位置缓冲

• 密封系统

盖条

密封条

密封系统的YS:

– 长行程，无限制

– 几乎无泄漏

• 可选: NSF-H1 润滑脂，用于食品行业

无杆气缸在食品安全性方面有限

制。

• DGC-…-GP (防护型)

• DGC-… 带集成液压缓冲器

技术参数：

缸径 ∅ 8 12 18 25 32 40 50 63

行程 [mm] 1 … 1500 1 … 2000 1 … 3000 1 … 8500 1 … 5000

气接口 M5 Gx G¼ Gy

工作方式 双作用

结构特点 无杆气缸

惯量补偿器原理 有槽气缸，机械耦合

导轨 基本型

安装位置 任意

缓冲  页码 13

DGC-…-P 双端不可调 –

DGC-…-PPV – 双端可调

DGC-…-YSR… 两端带自调缓冲 –

缓冲长度

带 PPV 缓冲

[mm] – 16.5 15.5 17.5 29.5 29.8 31.1

位置感测 通过接近开关

安装方式 型材安装件

脚架安装件

直接安装

较大速度 [m/s] 1 1.2 3

-H- 注意：该产品符合 ISO 1179-1 和 ISO 228-1 标准。

工作和环境条件

缸径 ∅ 8 12 18 25 32 40 50 63

工作压力 [bar] 2.5 … 8 2…8 1.5 … 8

工作介质 压缩空气符合 ISO 8573-1:2010 [7:–:–]

工作/先导介质注意事项 可用润滑介质工作（今后须始终润滑工作）

环境温度1) [°C] +5 … +60 –10 … +60

食品安全y2) 见补充材料信息

耐腐蚀等级 CRC3) 2

1) 注意接近开关工作范围

2) 详见 www.festo.com/sp  Certificates

3) 耐腐蚀等级 2，符合Festo FN 940 070 标准

中度耐腐蚀能力。有可能会产生冷凝水的应用场合。用于表面装饰要求的外部可视件，与典型的工业应用场合环境气候直接接触。

力 [N] 和冲击能量 [J]

缸径 ∅ 8 12 18 25 32 40 50 63

力的理论值，6 bar 30 6

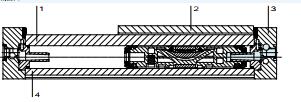

1 导轨 阳极氧化铝

2 滑块 阳极氧化铝

3 端盖 阳极氧化铝

4 缸筒 阳极氧化铝

– 活塞密封件 聚氨酯

– 密封条/盖条 聚氨酯

– 滑块元件 聚甲醛

材料注意事项 RoHS 合规
