新品力荐：CKD紧固型气缸注意事项，PPE-P10-H6-B
产品介绍：
机型型号: 双作用·标准型
产品种类: 双活塞杆·耐切削油刮板型
a 安装形式: 两侧支撑件型
b 缸径
c配管螺纹种类: Rc螺纹
d 行程
e 开关型号: 耐切削油用开关、导线长
f 开关数: 带2个
g选择项: 无
g附件: 双耳环连接件

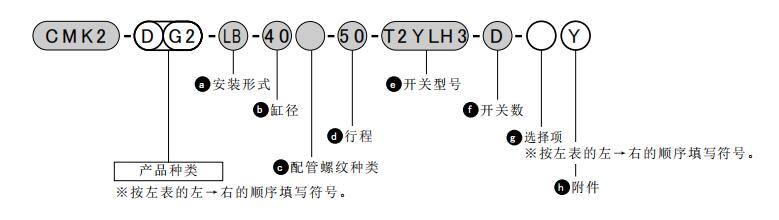

型号表示例子
CMK2 D G2 LB 40 50 T2YLH3 D
注1: 背靠型带有2个气缸。在各个气缸的产品种类时，请按照下述方法。
仅限于S1，在带产品种类的场合，请在S1的行程前填写产品种类符号。
（例）CMK2-B-32-H25-50: 仅S1为油压型。
仅限于S2，在带产品种类的场合，请在S2的行程前填写产品种类符号。
（例）CMK2-B-32-25-H50: 仅S2为油压型。
S1、S2都带产品种类的场合，请在口径前填写产品种类符号。
（例）CMK2-BH-32-25-50: S1、S2都为油压型
注意事项：
注1：请带防坠功能的气缸。另外，也请前端附带还是后端附带。（用略图示出）
注2：请带防回转功能的气缸。
注3：不带防坠功能的端盖侧带有缓冲。（比如，CMK2-Q-32-H时，前端带有缓冲。）
注4：摩擦阻抗高于标准的速型（或者微速型）。
注5：行程末端的缓冲区域不能满足速性能。
注6：可对应100摄氏度以下的使用温度。
注7：有时可能会因防尘套的反作用力而不能满足速性能。
注8：必须确认飞出到气缸上的溶剂或者切削液与防尘套之间的相容性。
注9：仅可对应前端防坠型。
注10：G2，G3及P7，P71的情况下，活塞杆、螺母的材质已为不锈钢（M）。（不需要M符号。）
注11：防回转的情况下，活塞杆的材质已为不锈钢。（选择了M的情况下，活塞杆螺母的材质也为不锈钢。）
注12：有关新型P7，P71，请参考“洁净室元件系统”（样本No.CB-O33S）
