VICKERS带液控单向阀相关数据EEA-PAM-553-D-32-EN
标准特征
在每个工作油口有内装液控单向阀
● 内部铸造流道
● 铸铁阀体
● 可调整的销式溢流阀，设定在 138 bar [2000 PSI]
● 开式中位并联回路设计
● 磨削的高频淬火阀芯，外露端镀铬
● 三位四通排放阀芯，弹簧对中至零位
● 3/4-16 SAE 进油口和回油口
● 9/16-18 SAE 工作油口
● 工作油口允许 16097 或 16166 节流板
● 阀体开孔用于压力通过和封堵
带定位的止回柱塞
带定位的止回柱塞在液压缸用于浮动时使用，甚至当阀芯返回零
位时将处于浮动，一个弹簧加载的柱塞卡住止回柱塞，止回柱塞
依次使尼龙座阀打开，允许液压缸浮动。仅通过拉“出”阀芯，
对打开的工作油口加压，止回柱塞就可以移动出定位位置。
进口额定流量 . . 18,9 L/min. [5 GPM]
额定压力 . . 172 bar [2500 PSI]
较高压力 . . 207 bar [3000 PSI]
标准溢流阀压力设定值 . . 138 bar [2000 PSI]
较大工作油口泄漏在 5,2 bar [75 PSI]下 0,8 mL/min. [.05 in3/min.]
较高系统温度. . . 107° C [225° F]

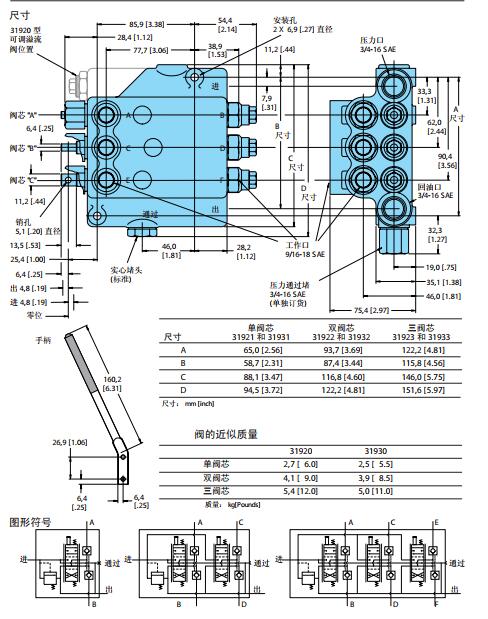

标准样本部件
单阀芯 双阀芯 三阀芯
带138Bar 2000PSI]溢流阀 31921-DSA 31922-DSA 31923-DSA
不带溢流阀 31931-DSA 31932-DSA 31933-DSA
VICKERS带液控单向阀相关数据EEA-PAM-553-D-32-EN
