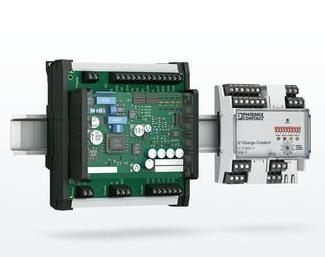

菲尼克斯充电控制器产品简介EV-CC-AC1-M3-CBC-RCM-ETH - 1018701

菲尼克斯充电控制器产品简介EV-CC-AC1-M3-CBC-RCM-ETH - 1018701

产品定义

产品类型

模式3控制器，用于电动汽车充电，符合IEC 61851-1标准要求，用于充电方式B和C，带内置DC剩余电流监控和以太网通信接口。

标准/规程           IEC 61851-1

充电模式            模式 3，方案 B + C            1

电源故障时紧急释放

锁定执行器的内置释放功能，用于断开充电桩插头和充电桩插座的连接

符合性            符合 CE 标准

残余电流测量范围

额定频率fn              ≤ 2000 Hz

额定差分电流            ± 300 mA

残余电流IΔn            30 mA (AC)        6 mA (DC)

IΔn的释放时间            < 180 ms

额定电流In              32 A (三相，4x6 mm²)     48 A (单相)

2 x IΔn响应时间          < 70 ms

5xIΔn的释放时间         < 20 ms

电流测量变送器

连接方式             插拔式连接器

测量线圈直径         15 mm

尺寸

高度          90 mm

宽度          162 mm

深度          61.00 mm

设备电源

电源电压         230 V

电源电压范围         100 V AC ... 240 V AC (额定电压范围)

额定功耗            < 3 W (空载)

功耗                < 10 W (较大)

频率范围            50 Hz ... 60 Hz
