YS

紧凑型旋转开关设计用于能源技术应用中的切换程序

采用优质材料，机械和电气使用寿命长

已获得多种，能在范围内应用

采用非导电塑料部件，可确保高度的安全性

接线点的设计可根据BGV A2的要求实现防触电保护

旋转开关不含镉，符合RoHS指令的要求

概述

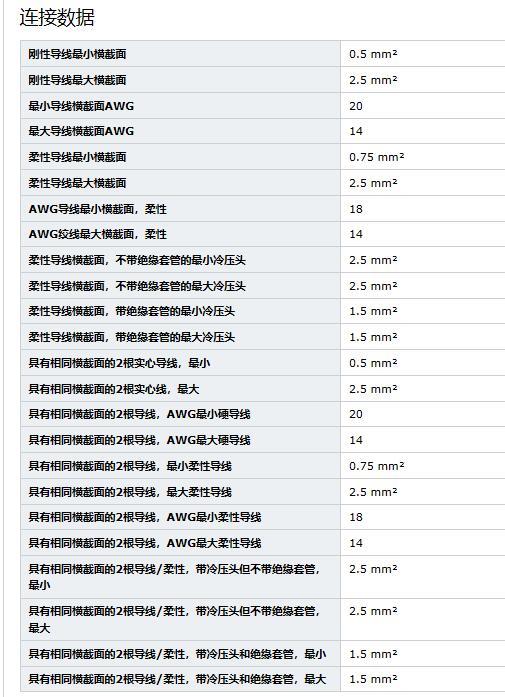

连接量                  8

颜色                  银色/黑色

旋转开关功能              0 - L1-L2 ‑ L2-L3 ‑ L3-L1

切换程序数目         S0004

切换角            45 °

常规

额定持续电流             20 A

较大负载电流           20 A

额定浪涌电压          6 kV

额定隔离耐压            690 V (对带接地中性点的网络有效，III类电涌保护/3级污染)

符合AC-15的额定操作电流（电磁驱动，接触器，阀，提升电磁体的切换）

            5 A (220 - 240 V)        4 A (380 - 440 V)

符合AC-21A的额定操作电流（包括较小过载的电阻负载切换）         20 A

符合AC-22A的额定操作电流（包括较小过载的电阻负载与感性负载切换）

              20 A (220 - 500 V)     20 A (660 - 690 V)

符合AC-3的切换电源（鼠笼电机：直接起动，运行时关闭电机，星形-三角形启动 (CH16B)）

           3 kW (220 - 240 V; 3相，3位)

            5.5 kW (380 - 440 V; 3相，3位)

            5.5 kW (500 V; 3相，3位)

            5.5 kW (660 - 690 V; 3相，3位)

              0.6 kW (110 - 120 V; 1相，2位)

            2.2 kW (220 - 240 V; 1相，2位)

             3 kW (380 - 440 V; 1相，2位)

符合AC-4的切换电源（鼠笼电机：起动，换向，插拔，微动）

              0.55 kW (220 - 240 V; 3相，3位)

              1.5 kW (380 - 440 V; 3相，3位)

              1.5 kW (500 V; 3相，3位)

              1.5 kW (660 - 690 V; 3相，3位)

              0.3 kW (110 - 120 V; 1相，2位)

               0.75 kW (220 - 240 V; 1相，2位)

               1.5 kW (380 - 440 V; 1相，2位)

符合AC-23A的切换电源（电机或其它高导性负载的频率切换）

        3.7 kW (220 - 240 V; 3相，3位)

        7.5 kW (380 - 440 V; 3相，3位)

        7.5 kW (500 V; 3相，3位)

        7.5 kW (660 - 690 V; 3相，3位)

        0.75 kW (110 - 120 V; 1相，2位)

        2.5 kW (220 - 240 V; 1相，2位)

        3.7 kW (380 - 440 V; 1相，2位)

开关容量             150 A (220 - 240 V)

                     150 A (380 - 440 V)

                     80 A (660 - 690 V)

额定条件下的较大功耗          0.9 W

环境温度（运行）      -35 °C ... 55 °C (开放式，负载，较高达60°C)

短路电阻IP，带有较大备用熔断器         25 A (gL/gG特性)

额定短时电流电阻        140 A (1 s电流)
