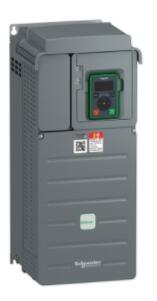

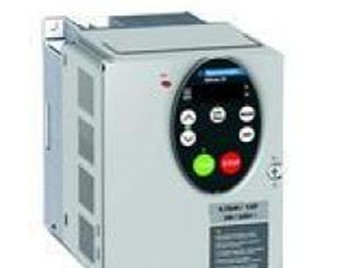

一般负载应用变频器，功率为0.75至160kW

ATV610 变频器适用于功率范围0.75 至160kW 的380~415V 的三相异步电机。可广泛应用于标准负载控制系统。符合IEC/EN 61800-3，IEC/EN 61000-4，IEC/EN60721-3，IEC/EN 61800-5-1 等标准。

主要信息：

产品系列

Altivar 睿易 610

产品类型

变频器

应用领域

风扇，泵，压缩机，传送带

产品短名

ATV610

变量

标准版本

产品功能

异步电机

安装模式

柜装

EMC 滤波器

集成的 conforming to EN/IEC 61800-3 category C4 with 50 m maximum

IP 保护等级

IP20

冷却方式

通风

供电频率

50...60 Hz (+/-5 %)

网络相数

3 相

额定电源电压 [Us]

380...415 V (- 15...10 %)

电动机功率 (kW)

0.75 kW 标准负载

0.37 kW 重载

电机功率

1 hp 标准负载

0.5 hp 重载

线路电流

3.1 A at 380 V 标准负载

2.9 A at 415 V 标准负载

1.7 A at 380 V 重载

1.5 A at 415 V 重载

预期线路Isc

5 kA

视在功率

2.1 kVA at 415 V 标准负载

1.1 kVA at 415 V 重载

连续输出电流

2.2 A at 4 kHz 标准负载

1.5 A at 4 kHz 重载

较大瞬变电流

2.4 A during 60 s 标准负载

2.3 A during 60 s 重载

异步电机控制配置文件

标准恒转矩

标准变转矩

优化转矩模式

输出频率

0.0001...0.5 kHz

额定开关频率

4 kHz

开关频率

2...12 kHz 可调

离散量输入逻辑

16个预置速度

通讯端口协议

Modbus 串行

选项卡

卡槽A : 通信卡 Profibus DP V1

卡槽A : 逻辑或模拟I/O扩展卡

卡槽A : 继电器输出卡

补充信息

输出电压

<= 电源电压

电机滑差补偿

可调

自动 无论负载情况

可以抑制

不适用永磁同步电机规律

加速和减速倾斜

从 0.01 至 9000 s 独立线性可调

S, U 或自定义

制动至停止

采用直流注入

保护类型

马达 : 热保护

马达 : 电机断相

驱动 : 热保护

驱动 : 过热

驱动 : 输出相线和接地之间的过流

驱动 : 输出电压过载

驱动 : 短路保护

驱动 : 电机断相

驱动 : 直流总线过压

驱动 : 线路电源过压

驱动 : 总线供电欠压

驱动 : 总线供电失相

驱动 : 速

驱动 : 控制电路上制动

频率分辨率

显示单元 : 0.1 Hz

模拟量输入 : 0.012/50 Hz

电气连接

控制, 螺钉终端 : 0.5...1.5 mm²

线路侧, 螺钉终端 : 2.5...16 mm²

马达, 螺钉终端 : 2.5...16 mm²

端口类型

1 RJ45 (在远程图形终端) for Modbus 串行

物理接口

2线制RS485 适用 Modbus 串行

传输帧

RTU 适用 Modbus 串行

传输率

4.8, 9.6, 19.2, 38.4 kbit/s for Modbus 串行

极化方式

无阻抗 适用 Modbus 串行

地址数

1...247 适用 Modbus 串行

访问方法

从（站）

电源

用于逻辑输入的外部电源 : 24 V 直流 (limits : 19...30 V), <= 1.25 mA (过载和短路保护)

内部电源 用于参考电位计 (1 至 10 kOhm) : 10.5 V 直流 +/- 5 %, <= 10 mA (过载和短路保护)

本地信号指示

1 个LED 红色 for 电压状态

2 LED for 本地诊断

1 个LED 黄色 for 集成通讯状态

2 LED 双色 for 通讯模块状态

宽度

145 mm

高度

297 mm

350 mm 带EMC板

深度

203 mm

产品重量

2.4 kg

模拟量输入数量3

模拟量输入类型

软件-可配置电压 AI1, AI2, AI3 : 0...10 V 直流, 阻抗 30 kOhm, 分辨率 12 bits

软件-可配置电流 AI1, AI2, AI3 : 0...20 mA, 阻抗 250 Ω, 分辨率 12 bits

软件-可配置温度探测器或水位传感器 AI2, AI3

离散量输入数量

数字量输入类型

可编程为脉冲输入 DI5, DI6 0...30 kHz : 24 V 直流 (limits : <= 30 V)

可编程为逻辑输入 DI1...DI6 : 24 V 直流 (limits : <= 30 V), 阻抗 3.5 kOhm

输入兼容

1 级 PLC conforming to EN/IEC 61131-2, 逻辑输入 DI1...DI6

1 级 PLC conforming to IEC 65A-68, 脉冲输入 DI5, DI6

离散量输入逻辑

正逻辑(源) : DI1...DI6 可配置 逻辑输入, < 5 V (状态 0), > 11 V (状态 1)

负逻辑 (漏) : DI1...DI6 可配置 逻辑输入, > 16 V (状态 0), < 10 V (状态 1)

正逻辑(源) : DI5, DI6 可配置 脉冲输入, < 0.6 V (状态 0), > 2.5 V (状态 1)

模拟量输出数量

模拟量输出 型号

软件-可配置电流 AQ1, AQ2 : 0...20 mA, 分辨率 10 bits

软件-可配置电压 AQ1, AQ2 : 0...10 V DC,阻抗 470 Ω, 分辨率 10 bits

采样期间

模拟量输入 AI1, AI2, AI3 : 5 ms (+/- 0.1 ms)

模拟量输出 AQ1, AQ2 : 10 ms (+/- 1 ms)

离散量输入 DI1...DI6 : 2 ms (+/- 0.5 ms) 可配置

脉冲输入 DI5, DI6 : 5 ms (+/- 1 ms) 可配置

模拟量输入 AI1, AI2, AI3 : +/- 0.6 % 用于60 °C的温度变动

模拟量输出 AQ1, AQ2 : +/- 1 % 用于60 °C的温度变动

线性度误差

模拟量输入 AI1, AI2, AI3 : 较大值 +/- 0.15 %

模拟量输出 AQ1, AQ2 : +/- 0.2 %

继电器输出数量

继电器输出类型

可配置的继电器逻辑 R1 : 故障继电器 NO/NC, 电气寿命 100000 次

可配置的继电器逻辑 R2 : 序列继电器 NO, 电气寿命 100000 次

可配置的继电器逻辑 R3 : 序列继电器 NO, 电气寿命 100000 次

更新时间

继电器输出 R1, R2, R3 : 5 ms (+/- 0.5 ms)

小开关电流 [Imin]

继电器输出 R1, R2, R3 : 5 mA 在…上 24 V DC

较大开关电流

继电器输出 R1, R2, R3 on 阻性（负载） load (cos phi = 1 : 3 A at 250 V AC

继电器输出 R1, R2, R3 on 阻性（负载） load (cos phi = 1 : 3 A at 30 V DC

继电器输出 R1, R2, R3 on 感性负载 load (cos phi = 0.4 and L/R = 7 ms) : 2 A at 250 V

继电器输出 R1, R2, R3 on 感性负载 load (cos phi = 0.4 and L/R = 7 ms) : 2 A at 30 V

电源与控制端子之间

绝缘电阻

> 1 mΩ 在…上 接地 1 分钟 500 V 直流

环境

噪音等级

55 dB 符合 86/188/EEC

功耗W

19 W (通风) at 380 V,开关频率 4 kHz

23 W (自然通风) at 380 V,开关频率 4 kHz

操作位置

垂直方向 +/- 10°

电磁兼容性

1.2/50和8/20 µs复合波（测试） 级别 3 符合 IEC 61000-4-5

抗快速瞬变 级别 4 符合 IEC 61000-4-4

静电放电抗干扰 级别 3 符合 IEC 61000-4-2

射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3

抗射频场引起的传导波动 级别 3 符合 IEC 61000-4-6

污染等级

2 符合 EN/IEC 61800-5-1

抗振动

波峰至波峰 1.5 mm (f= 2...13 Hz) conforming to IEC 60068-2-6

1 gn (f= 13...200 Hz) conforming to IEC 60068-2-6

抗冲击

15 gn 在 11 ms 符合 IEC 60068-2-27

相对湿度

5...95 % 无冷凝 符合 IEC 60068-2-3

环境温度

-15...45 °C 无降容

45...60 °C 带降额因素

工作海拔

1000...4800 m 电流降额 1%/100m

<= 1000 m 无降容

环境特征

化学污染抵抗 等级3C3 符合 EN/IEC 60721-3-3

尘土污染抵抗 等级3S3 conforming to EN/IEC 60721-3-3

标准

EN/IEC 61800-3

EN/IEC 61800-3 环境2分类C3

EN/IEC 61800-5-1

IEC 60721-3

产品

REACH

标识

CE

可持续性

产品类型

绿色产品标志 产品
