NACHI叠加式溢流阀结构材质
特点
q 将直动型溢流阀叠加化，控制液压
回路的较高压力，起到安全阀的作
用。
w 可以用于较高使用压力为25，
35MPa {255, 357kgf/cm2}压力调整
范围为0.8〜21, 25, 35MPa {8.2〜
214, 255, 357kgf/cm2}。
使用

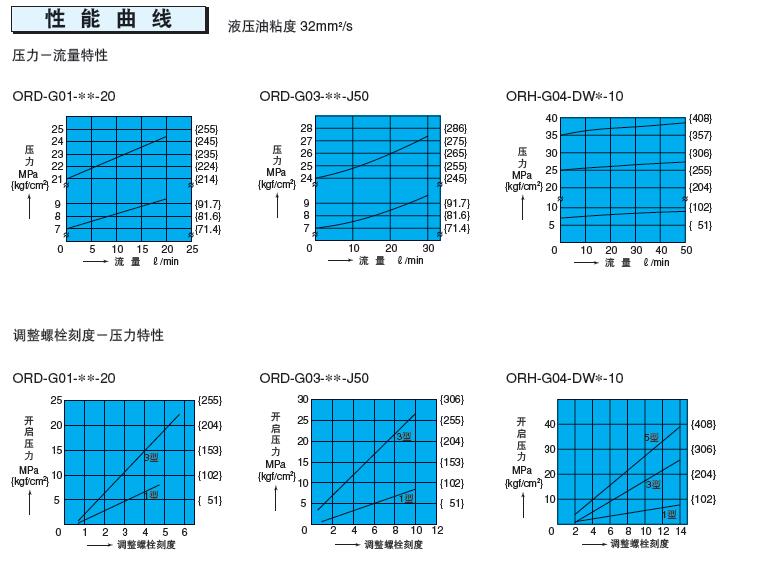

z 压力调整范围用开启压力表示。
x 作为安全阀使用时，要使压力过载
成分高于必需回路使用。
c 开启压力因油箱口背压而异。
v 由于不含底板及安装螺栓，所以需
要时请按D-90〜D-95选定。
b 04口径中没有泄油口（DR2），不能
与压力中心型电磁阀（D）配合使用
定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。
稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。
系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。溢流阀此时作为卸荷阀使用。
安全保护作用：系统正常工作时，阀门关闭。只有负载过规定的极限（系统压力过调定压力）时开启溢流，进行过载保护，使系统压力不再增加（通常使溢流阀的调定压力比系统较高工作压力高10%～20%）。

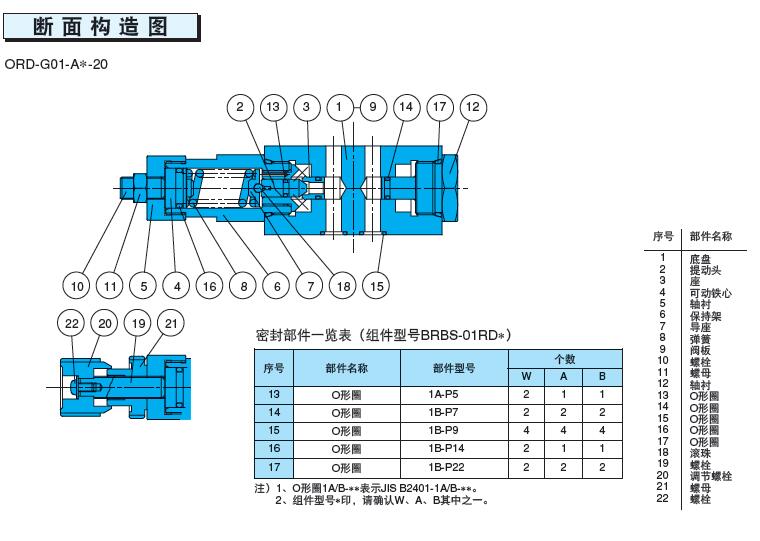

NACHI叠加式溢流阀结构材质
