不二越叠加式减压阀工作原理概述
特点
q 这种叠加阀是使部分回路压力于
主回路的阀。
w 即使主回路的压力变动，也可以使
调整后的2次侧压压力保持不变。
e 较高使用压力为25, 35, MPa {255,
357kgf/cm2}。
使用
z 遥控回路中使用遥控阀时，由于遥
控回路的配管会发生震动，因此，
TJ内径为φ4mm以下的管壁厚钢
管，连接钢管为3m以内。01口径中
不能遥控配管。03口径中需要遥控
口时标记“V”辅助记号。
x 03口径时，T口可以泄油用，但是，
标记有辅助记号[B]的阀与泄油口直
接配管，返回油箱。
c 04口径时，泄油口从衬垫面排泄流
出，因此，无需配管，但是，带有
辅助记号的[B]阀直接与排出口配
管，返回油箱。
v 泄油背压变动时，设定压力发生变
动，请予以注意。
b 01、03口径时，由于压时流量受
限，因此，请参照D-30的压力–流量
特性。
n 由于不含底板和安装螺栓，因此，
需要时请参照D-90〜D-95页。
m 0 4 口径组合阀中没设置泄油口
(DR2)，因此，不能与压力中心型电
磁阀(D)组合使用。

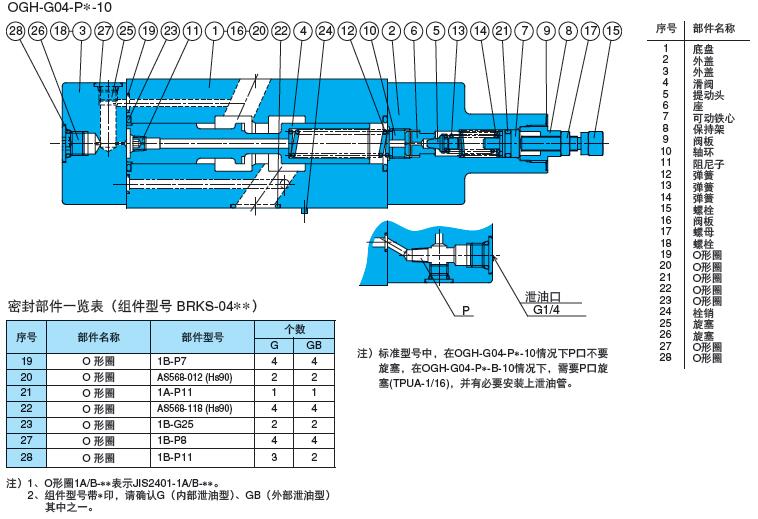

, 03、04口径因改变后盖的安装方向，
可以变更控制口。详情请参照安装
尺寸图。另外，变更时，也请变更
铭牌上的型号标记。
