日本不二越叠加式减压阀应用指南
特点
q 这种叠加式阀是使部分回路压力
于主回路的一种阀。
w 即使主回路的一次压力发生变动，
但经过减压的二次压力能进行调整，
并保持一定的压力。

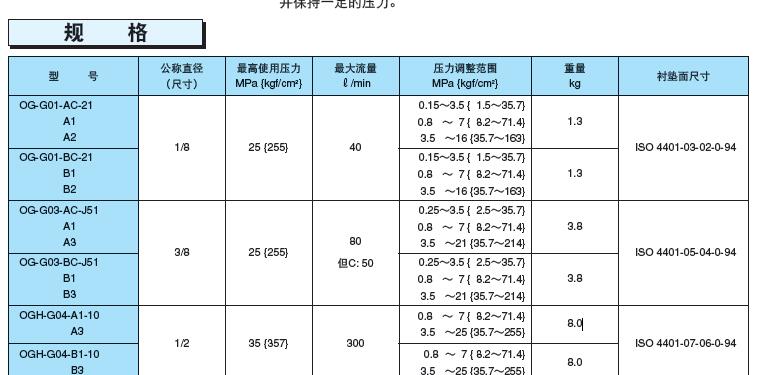

e 较高使用压力是25, 35MPa {255,
357kgf/cm2}。
z 在遥控回路使用遥控阀时，从遥控
回路的配管容积情况考虑，可能会
产生震动， 所以建议采用内径
φ4mm以下的厚壁钢管，其连接管
的长度不要过3m。若是01、03口
径的话，则不可作遥控配管。
x 若是01、03口径，当其压时，流
量会受限制，所以请参照D-40页、
D-41页的压力－流量特性说明。
c 使用03口径时，泄出的油虽能连接
T端口，但是较好是在泄油管处直接
配管装上标有[B]辅助记号的阀，并
连回油箱。
v 使用04口径时，泄出的油从密封圈
界面的排油端口放出，虽然不需配
管，但较好是在标有[B]辅助记号的
阀的泄油口处直接安装配管。
b 泄油背压变动则设定压力也随之变
动，所以请加以注意。
n 由于本产品不包含底板以及安装螺
栓，所以必要时请从D-90〜D-95页
处选定。
m 由于04口径的叠加阀上没有安装泄
油口L(DR2)，所以不可与压力中心
型的电磁阀一起组合使用，

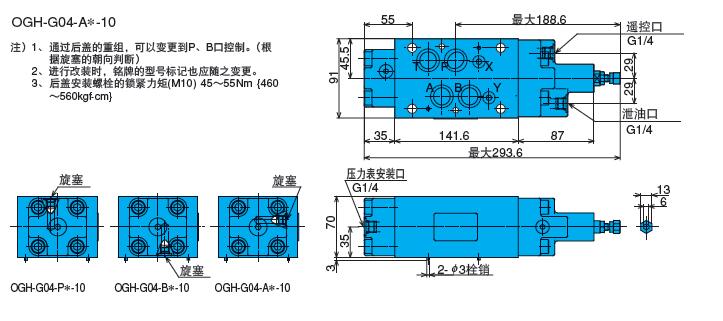

, 通过03、04尺寸改变后盖的组装方
向，就可改造控制端口。详细情况
请参照安装尺寸图的说明。另外，
变更时，铭牌的型号标记也要相应
变更。
