不二越压力控制阀产品介绍

特点

q 控制回路压力的阀，起到顺序阀，卸荷阀，平衡阀的作用。

w 使用压力较高到21MPa{214kgf/cm2}。

e 尽管是直动型，但是过载小。

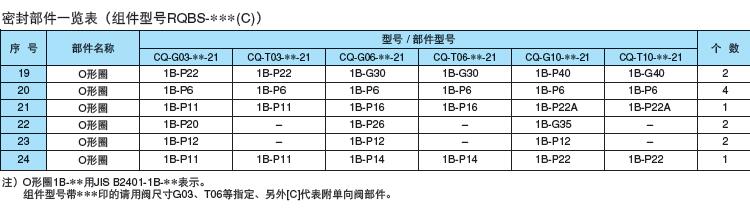

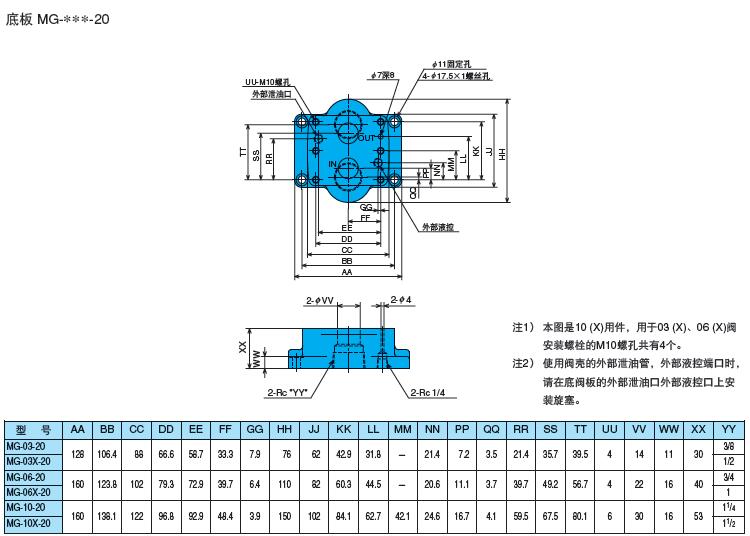

r 板式安装型的安装面按下表ISO规格标准。

使用

z 压力调节时、扭松锁紧螺母，将调

整螺栓向右转动，压力上升，向左

时压力下降。

x 压力调节范围用开启压力表示。

c Q-T/G**型号1、4的输出口请直接

回油箱。

v 型号2、3的使用方法如下所示。阀的出口侧有背压时，如下图回路例，

使用2、3，泄油口请直接回到箱。

b 在使用这种阀，2个以上连续动作时，请将设定压力（开启压力）的

差设为1MPa {10.2kgf/cm2}以上。

n 型号1 中没有压力调整范围E 形，(C)Q-***-1E-21。

原理

压力阀是靠弹簧力与液体压力的平衡来控制阀体上油道的开闭，系统的较高压力是由溢流阀调定的，系统的

工作压力由外载荷决定。压力阀的工作原理如图1所示，从液压泵来的油进入B腔后，由于两边面积相等，故对阀芯没有轴向推力。在图1(a)所示位置时，弹簧推动阀芯把P口与T口隔断，油液没有泄漏，系统压力升高，A腔内的压力也随之升高，向下压缩弹簧的力不断增大，直至过弹簧的推力，使阀芯向下运动，如图1(b)所示。由于P口与T口接通，压力油经T口泄回油箱，系统压力下降，A腔压力也随之降，当油压力于弹簧力时，阀芯上移，又切断P口与T口的联系，油液不能泄漏，压力又上升，阀芯这样不停地交替动作，系统压力就在动态中实现平衡，稳定在某一值，这就是压力阀的工作原理。
