比例方向阀可用作带或不带集成电子元件 (OBE) 的直动式或先导式阀门。通过使用集成电子元件减少布线工作并简化处理程序

特征：

不带电气位置反馈，带外部电子元件的直动式比例方向阀

控制液压油的流向和流量

通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作

用于底板安装：孔图按 ISO 4401

弹簧定中的控制滑板

产品说明：

在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部控制电子元件进行控制。

设置：

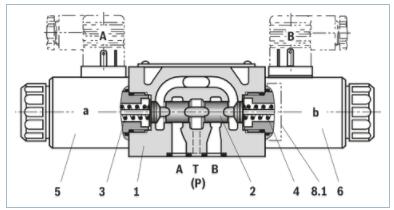

阀门的基本构成包括：

带连接面的壳体 (1) ‐

带有压缩弹簧（3 和 4）的控制阀芯 (2) ‐

带对中螺纹的线圈（5 和 6） ‐

功能：

线圈（5 和 6）断电后，通过压缩弹簧（3 和 4）使控制阀芯 (2) 保持在中心位置 ‐

通过为比例电磁铁通电直接对控制阀芯 (2) 进行操作，例如控制线圈“b”(6) ‐

将控制阀芯 (2) 与电气输入信号成比例地向左移动 •

通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接 •

关闭线圈 (6) ‐

控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置

带两个阀芯位置的阀门（型号 4WRA...A...）：

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞 (8.1) 或带 NG10 的盖 (8.2) 来代替个比例电磁铁。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

技术数据：

R996961128

4 WRA 10 E -60-2X/G26K4/V-SO32-692

R900954062

4WRA 10 E1-30-2X/G24K4/V

R900908297

4WRA 10 E1-30-2X/G24N9K4/V

R900954063

4WRA 10 E1-60-2X/G24K4/V

R900908978

4WRA 10 E1-60-2X/G24N9K4/V

R901159711

4WRA 10 E1-60-2X/G24N9K4/V

R900954060

4WRA 10 E30-2X/G24K4/V

R901033865

4WRA 10 E30-2X/G24K4/V-

R900921739

4WRA 10 E30-2X/G24N9K4/V

R900954061

4WRA 10 E60-2X/G24K4/V

R900902097

4WRA 10 E60-2X/G24N9K4/V

R900954408

4WRA 10 EA30-2X/G24K4/V

R900926985

4WRA 10 EA30-2X/G24N9K4/V

R900954064

4WRA 10 EA60-2X/G24K4/V

R900917193

4WRA 10 EA60-2X/G24N9K4/V

R901259366

4WRA 10 EA60-2X/G24N9K4/V

R900943216

4WRA 10 EB30-2X/G24N9K4/V

R900934606

4WRA 10 EB60-2X/G24N9K4/V

R901044042

4WRA 10 M60-2X/G24N9K4/V

R900954066

4WRA 10 W1-30-2X/G24K4/V

R900908299

4WRA 10 W1-30-2X/G24N9K4/V

R900954067

4WRA 10 W1-60-2X/G24K4/V

R900575765

4WRA 10 W1-60-2X/G24N9K4/V

R900914289

4WRA 10 W3-60-2X/G24N9K4/V

R900577424

4WRA 10 W30-2X/G24K4/V
