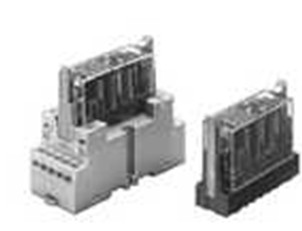

供应OMRON安全继电器,MY4N-D2/48VDC

供应OMRON安全继电器,MY4N-D2/48VDC

用于组成安全回路。具有导向结构，可检测出结点溶接的故障。

●新增Push-In Plus端子台插座系列，与以往的螺钉端子相比，更节省配线工时（与以往的螺钉端子相比，可缩短配线工时约60%*）

●带导向接点继电器（获得EN 50205/Class A VDE）

●备份机械CE标记（机械指令）

●构成互锁回路，可回避机械的危险状态

●备有4极、6极产品

●便于绘制PWB图形的端子配置

●输入输出间加强绝缘，异极间也有一部分加强绝缘

性能介绍：

接触电阻 *1 100mΩ以下

动作时间 *2 20ms以下

响应时间 *3 10ms以下

复位时间 *2 20ms以下

动作电压 相对额定电压75%以下

复位电压 相对额定电压10%以上

较大开关

频率 机械 36,000次/h

额定负载 1,800次/h

绝缘电阻*4 1,000MΩ以上

耐电压 *5 *6 线圈和接点间 AC4,000V 50/60Hz 1min

异极接点间 AC4,000V 50/60Hz 1min(以下组合除外)

4极：3-4极间

6极：3-5极间、4-6极间、5-6极间

AC2,500V 50/60Hz 1min

同极接点间 AC1,500V 50/60Hz 1min

振动 10～55～10Hz 单振幅0.75mm(双振幅1.5mm)

冲击 耐久 1,000m/s2

误动作 100m/s2

耐久性*7 机械 1,000万次以上(开关频率36,000次/h)

电气 10万次以上(额定负载、开关频率1,800次/h)

感性负载开关性能*8

(IEC60947-5-1) AC15 AC240V 2A

DC13 DC24V 1A

故障率 P水准(参考值 *9) DC5V 1mA

使用环境温度 *10 DC12～48V规格：-40～+85℃(无结冰、无结露)

DC110V规格： -40～+60℃ (无结冰、无结露)

使用环境湿度 5～85%RH

重量 4极：约22g

6极：约25g

注意事项：

注1. 上述值为初始值。

　2. 动作特性指的是线圈温度为23℃时的值。

1. 测量条件：DC5V 1A 电压下降法。

2. 测量条件：额定电压

　　环境温度条件：23℃

　　不含跳动时间。

3. 响应时间是指，线圈电压为OFF后至a接点OFF的时间，含跳动时间。

　　测量条件：额定电压

　　环境温度条件：23℃

4. 测量条件：用DC500V绝缘电阻计测量与耐电压项目中相同的部位。

5. 3极为、31－32或33－34、4极为43－44、5极为53－54、6极为63－64。

6. 插座（P7SA）使用时，线圈接点间/异极间为AC2,500V 50/60Hz 1min。

但是， Push-In Plus端子插座（P7SA-□F-ND-PU）使用时，线圈接点间/异极间为AC4,000V50/60Hz 1min。

7. 耐久性的条件为环境温度15～35℃、环境湿度25～75％RH。因负载条件变动的耐久性能，请参见耐久性曲线数据。

8. AC15为cosφ=0.3、DC13为L/R=48ms的感性负载。

9. 此值为开关频率300次/min时的值。

10.DC12～48V：70～85℃时、额定通电电流6A以0.1A/℃降。

　　DC110V：40～60℃时、额定通电电流6A以0.27A/℃降。
