直通、直角、板式安装和液控设计

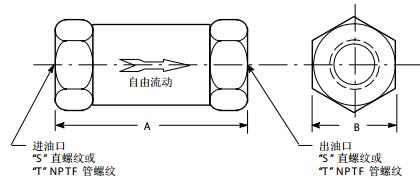

威格士的直通、直角和板式单向阀是直动

式的，用在液压回路中仅允许一个方向油

液自由流动。这种类型的图形符号是一个

弹簧加载的球和一个座，如下所示。

一个软弹簧把阀芯保持在它的常闭位置，

在压力当量达到弹簧开启压力级时阀开始

通过流量，有不同的弹簧（开启）压力来

适应应用需要。

除直通型之外的所有型号能够用于会引起

冲击工况的高速流动。直通型设计用于冲

击小的工况。直通单向阀能够作为通过过

滤器和冷却器流量脉动的安全旁通阀，通

过较高的弹簧设定值它们也能作为一种产

生控制压力的方法。

直角单向阀设计用于较大的流量而压降很

小。阀座和阀芯淬火并经磨削，使用寿命

长。能够在阀芯上装一个节流器堵头，允

许在它的常闭位置有受限制的流量通过阀

芯。因此这种阀一般用来控制主阀换向前

的大型压机中的减压速度

液控阀和直动阀一样，允许一个方向上的

自由流动，反方向阻止流动。但液控阀在

控制压力信号作用在阀的控制口时允许反

向流动。这种阀的图形符号如下图所示。

液控阀有很小的内泄，通常用来锁定液压

缸，直至方向阀换向。

注: 威格士也有S AE 法兰安装的单向阀和

ISO 4401-03 和 -05 叠加式单向阀。法兰

安装的型号在样本 627 中给出。规格 03

和 -05 叠加型分别在样本 GB-C-2027 和

GB-C-2022 中给出。
