●按照经过验证的工业标准进行设计

●紧凑坚固的外壳

●用于直接在执行器上安装的空心轴编码器

●带有集成现场总线接口的版本

●用于轴向和径向使用的电缆接口

技术数据：

功能原理 增量式

检测系统 磁性 编码器; 速度监控器; 计数器

工作电压 [V] 4.75...30 DC

电流损耗 [mA] < 350

防护等级 III

反相保护 是

旋转电气较大值 [U/min] 12000

电气设计 HTL/TTL

开关频率 [kHz] 1000

输出功能: HTL (50 mA)

短路保护 是

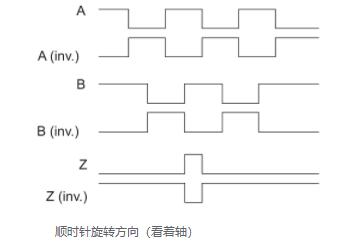

相位偏差A和B [°] 90

测量/设定范围

分辨率 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

开关点, SP [U/min] -9994...9999

开关点, SP [Hz] -166.6...166.7

复原点, rP [U/min] -9999...9994

复原点, rP [Hz] -166.7...166.6

预设点 1...9999

精度/偏差

度 [°] 0.1

参数设定 编码器; 分辨率; 转向; HTL; TTL; 速度监控器; 分辨率

通信接口 IO-Link

传递类型 COM 2

IO-Link revision 1.1

SIO模式 是

处理周期小值 [ms] 2.3

工作条件

环境温度 [°C] -40...85

存储温度 [°C] -40...85

允许较大的相对空气湿度 [%] 95; (不允许冷凝)

外壳防护等级 IP 65; (在外壳: IP 67; 在轴: IP 64)

/测试

抗冲击 200 g

抗震 30 g

MTTF [年] 218

重量 [g] 429

尺寸 [mm] Ø 58 / L = 80.2

原材料 法兰: 铝; 外壳: 不锈钢(1.4521/444); 插头: 不锈钢(1.4401/316); 显示窗口: PEI

机械较大值 [U/min] 12000

启动扭矩较大值 [Nm] 1

温度扭矩参考 [°C] 20

轴监控器 实心轴

轴直径 [mm] 10

轴向轴负载较大值 (轴末端) [N] 40

径向轴负载较大值 (轴末端) [N] 60

固定法兰 夹紧法兰

显示器/操作件

10段显示屏, 红色/绿色 4位数字 可设定参数

2 LED, 黄色

5 LED, 绿色

IO-Link 接插件: 1 x M12, 径向的, 也可以使用轴向的; 成型体: 不锈钢(1.4401/316); 电缆长度较大值: 100 m; (IO-Link: max. 20 m)

性能类别：

RVP510 增量式 Ø 58 / L = 80.2 mm 实心轴 10 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RUP500 增量式 Ø 58 / L = 64 mm 实心轴 6 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

ROP520 增量式 Ø 58.5 / L = 69 mm 单面开通的空心轴 12 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RM9000 式 Ø 36.5 / L = 100 mm 实心轴 10 mm 4096 分辨率; 4096 步距; 4096 圈数; 24 Bit

RV3100 增量式 Ø 58 / L = 79.5 mm 实心轴 10 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

ROP521 增量式 Ø 58 / L = 56.2 mm 单面开通的空心轴 12 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RB3500 增量式 Ø 36.5 / L = 65 mm 实心轴 6 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RO3100 增量式 Ø 58 / L = 69 mm 单面开通的空心轴 12 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RB3100 增量式 Ø 36.5 / L = 65 mm 实心轴 6 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RV3500 增量式 Ø 58 / L = 79.5 mm 实心轴 10 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RA3101 增量式 Ø 36.5 / L = 58.5 mm 单面开通的空心轴 6 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RM9001 式 Ø 36.5 / L = 100 mm 实心轴 10 mm 4096 分辨率; 4096 步距; 4096 圈数; 24 Bit

RM3011 式 Ø 58 / L = 110 mm 实心轴 10 mm 8192 步距; 4096 圈数; 25 Bit

RA3100 增量式 Ø 36.5 / L = 58.5 mm 单面开通的空心轴 6 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RO3101 增量式 Ø 58.5 / L = 69 mm 单面开通的空心轴 12 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RU3100 增量式 Ø 58 / L = 63.5 mm 实心轴 6 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RM8004 式 Ø 36.5 / L = 74 mm 单面开通的空心轴 12 mm 4096 步距; 4096 圈数; 24 Bit

RM3007 式 Ø 58 / L = 110 mm 实心轴 10 mm 8192 步距; 4096 圈数; 25 Bit

RO3500 增量式 Ø 58.5 / L = 68.6 mm 单面开通的空心轴 12 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RO3501 增量式 Ø 58.5 / L = 68.6 mm 单面开通的空心轴 12 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

ROP522 增量式 Ø 58.5 / L = 69 mm 单面开通的空心轴 15 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

ROP524 增量式 Ø 58.5 / L = 69 mm 单面开通的空心轴 15.875 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RM9010 式 Ø 42 / L = 107.9 mm 实心轴 10 mm 4096 分辨率; 4096 步距; 4096 圈数; 24 Bit

RM8001 式 Ø 36.5 / L = 69.5 mm 实心轴 6 mm 4096 分辨率; 8192 圈数; 25 Bit
