简介

振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的

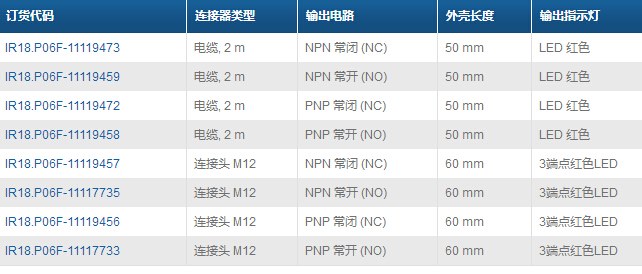

基本参数

安装类型 屏蔽式

特殊型号 衰减系数 1

额定感应距离 Sn 6 mm

磁滞 3 ... 20 % (Sr)

机械参数

类型 圆柱型 螺纹版

材料 (感应面) PBT

外壳材料 黄铜镍电镀

尺寸 18 mm

旋紧力矩 max. 40 Nm

环境条件

操作温度 -25 ... +75 °C

储藏温度 -40 ... +85 °C

防护等级 IP 67

电气参数

开关频率 < 500 Hz

工作电压范围 +Vs 5 ... 36 VDC

电流消耗 (较大) (无负载) 12 mA

压降 Vd < 2 VDC

输出电流 < 200 mA

短路保护 是

反向极性保护 是

工作原理

电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。
