日本小金井标准气缸安装技巧，8-60F
装载感应开关，能够检测位置。由于是通用型，所以能够满足各种需求。
●可直接安装、体积小、重量轻。
●仅用BC气缸即可进行所有组装工序制作。
缸径6～125mm丰富系列构成。
●可安装2色发光磁性开关。
安全注意事项：
●通过气缸的外力增加压力时，请安装溢流装置使用，以免
出气缸的使用压力。如果出使用压力，则可能会导致故障
和损坏。
●48小时以上的动作停止及维护后的初次动作时，滑动部可能会
发生黏着现象，引起元件的动作迟缓和剧烈的活动。初次动作
时请做实验性动作，确认正常后再使用。
●请勿在海边、直射阳光下或水银灯附近等产生臭氧的装置附近
使用。臭氧会引起橡胶零件劣化，造成性能及功能下降，或导
致功能丧失。
●为使本公司产品在多种条件下使用，请在系统设计负责人在进
行充分评估后，再确定该系统的适应性。系统预期的性能、安
全性为确定系统适应性的设计者的责任。请根据较新的样
本、技术资料充分讨论评估规格内容，并在考虑设备故障可能
性的基础上，构建自动保险等确保安全性、性的系统。
安装技巧：

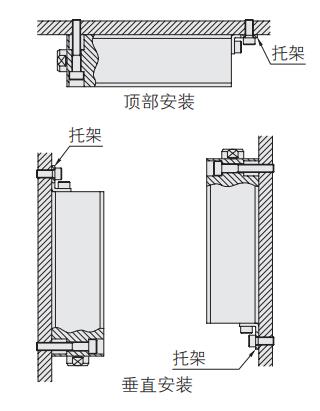

在下述条件下使用气缸时，建议使用托架。(BCZ-BK□或-BK)
●行程：使用标准行程以上的气缸时。
●安装：垂直安装、顶部安装长行程气缸使用时(大致标准：φ20
以上的气缸，行程为50mm以上的产品)。
●工序：在冲压工序等施加较大静载荷的工序中使用时。
●其他：在发生激烈振动的场所使用时
规格型号：
BCG8、BCG12 0.12 0.12 0.21
BCG16 0.4 0.4 0.68
BCG20 1.5 1.8 2.2
BCG25 2.18 2.18 4.18
BCG32 4.46 4.46 7.31
BCG40 6.7 8 13.7
日本小金井标准气缸安装技巧，8-60F
