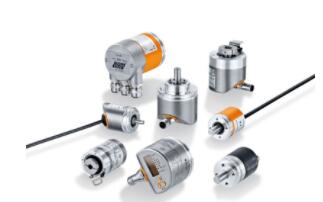

易福门IFM编码器技术介绍

--按照经过验证的工业标准进行设计

--紧凑坚固的外壳

--用于直接在执行器上安装的空心轴编码器

--带有集成现场总线接口的版本

--用于轴向和径向使用的电缆接口

技术数据：

应用 编码器,速度监控器,计数器

功能原理 增量式

检测系统 磁性

外壳长度 80.2 mm

轴直径 10 mm

轴材料 不锈钢

分辨率 10000

外壳防护等级 IP 65

环境温度 -40...85 °C

原材料 法兰: 铝; 外壳: 不锈钢(1.4521/444); 插头: 不锈钢(1.4401/316); 显示窗口: PEI

max. Drehzahl mechanisch Wert 12000 U/min

工作电压DC 4.75...30 V

连接方式 接插件

通信接口 IO-Link

产品 易福门或同价值的

性能类别：

RVP510 增量式 Ø 58 / L = 80.2 mm 实心轴 10 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RUP500 增量式 Ø 58 / L = 64 mm 实心轴 6 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

ROP520 增量式 Ø 58.5 / L = 69 mm 单面开通的空心轴 12 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RM9000 式 Ø 36.5 / L = 100 mm 实心轴 10 mm 4096 分辨率; 4096 步距; 4096 圈数; 24 Bit

RV3100 增量式 Ø 58 / L = 79.5 mm 实心轴 10 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

ROP521 增量式 Ø 58 / L = 56.2 mm 单面开通的空心轴 12 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RB3500 增量式 Ø 36.5 / L = 65 mm 实心轴 6 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RO3100 增量式 Ø 58 / L = 69 mm 单面开通的空心轴 12 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RB3100 增量式 Ø 36.5 / L = 65 mm 实心轴 6 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RV3500 增量式 Ø 58 / L = 79.5 mm 实心轴 10 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RA3101 增量式 Ø 36.5 / L = 58.5 mm 单面开通的空心轴 6 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RM9001 式 Ø 36.5 / L = 100 mm 实心轴 10 mm 4096 分辨率; 4096 步距; 4096 圈数; 24 Bit

RM3011 式 Ø 58 / L = 110 mm 实心轴 10 mm 8192 步距; 4096 圈数; 25 Bit

RA3100 增量式 Ø 36.5 / L = 58.5 mm 单面开通的空心轴 6 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RO3101 增量式 Ø 58.5 / L = 69 mm 单面开通的空心轴 12 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RU3100 增量式 Ø 58 / L = 63.5 mm 实心轴 6 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RM8004 式 Ø 36.5 / L = 74 mm 单面开通的空心轴 12 mm 4096 步距; 4096 圈数; 24 Bit

RM3007 式 Ø 58 / L = 110 mm 实心轴 10 mm 8192 步距; 4096 圈数; 25 Bit

RO3500 增量式 Ø 58.5 / L = 68.6 mm 单面开通的空心轴 12 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RO3501 增量式 Ø 58.5 / L = 68.6 mm 单面开通的空心轴 12 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

ROP524 增量式 Ø 58.5 / L = 69 mm 单面开通的空心轴 15.875 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

ROP522 增量式 Ø 58.5 / L = 69 mm 单面开通的空心轴 15 mm 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

RM9010 式 Ø 42 / L = 107.9 mm 实心轴 10 mm 4096 分辨率; 4096 步距; 4096 圈数; 24 Bit

RM8001 式 Ø 36.5 / L = 69.5 mm 实心轴 6 mm 4096 分辨率; 8192 圈数; 25 Bit
