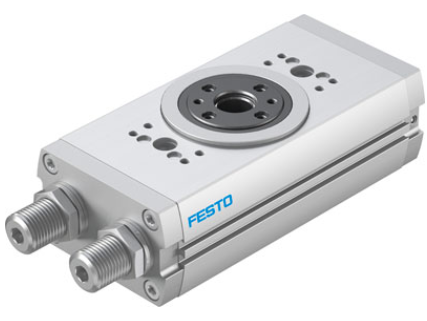

FESTO费斯托摆动驱动器：574405

FESTO费斯托摆动驱动器：574405

产品型号：DRQ-63-360-PPVJ-A

摆动角度 180 deg

缓冲 Y10: 内部液压缓冲，硬

Y12: 外部液压缓冲

材料备注 含有PWIS 物质

符合 RoHS

材料信息，驱动轴 热处理钢

材料信息，盖 铝

阳极氧化处理

材料信息，密封 NBR

TPE-U(PU)

材料信息，壳体 锻造铝合金

光滑处理

燃爆防护型气体 c T4

ATEX 类粉尘 II 2D

燃爆防护型粉尘 c T120°C

符合防爆要求的环境温度 -10°C <= Ta <= +60°C

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

Y9: 内部液压缓冲，正常

装配位置 任意

设计结构 齿轮齿条机构

多可实现的中间位置数量 1

位置检测 用于接近式传感器

工作压力 2 ... 10 bar

工作模式 双作用

ATEX 类气体 II 2G

(ATEX)

环境温度 -10 ... 60 °C

6 bar时的理论扭矩 53 Nm

允许的质量惯性矩 2 ... 20 kgm2

安装类型 可选

带通孔

具有内（阴）螺纹

气动连接 G1/4

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

CE 符号 (参见符合的标准) 根据 EU-Ex 防爆指导原则
