诺冠比例压力阀经济实用
的比例 I/P和E/P转换器
适用范围宽
大流量
常规应用保护等级IP 65
材料
壳体: 钝化模铸锌，环氧树脂涂装
内部件:铍铜／黄铜
膜片:丁腈橡胶
喷嘴挡板和供气阀：不锈钢/尼龙
介质:
过滤精度为5µm的除油压缩空气

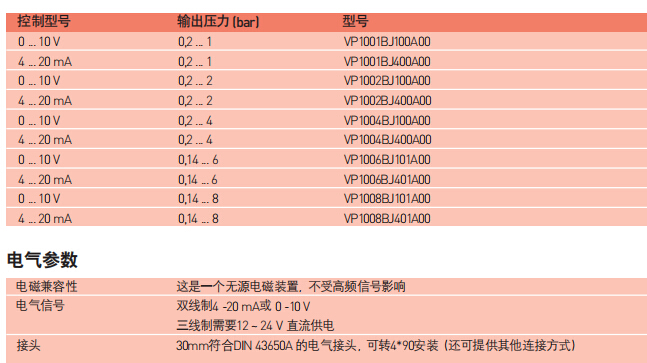

输出压力:
0.2 ~1.0bar,0.2 ~ 2.0bar,0.2 ~ 4.0bar (2线)
0.14 ~6bar,0.14 ~ 8bar (3线)
流量:
高达 300 l/min
耗气量:
<4 bar:在50%信号时的典型值为0.85 l/min
>4 bar:在50%信号时的典型值为1.75 l/min
工作压力:
至少比需要的输出压力高0.7 bar
工作温度:
-40°C ~ +85°C
在+2˚C以下使用时,请咨询本公司技术服务部。

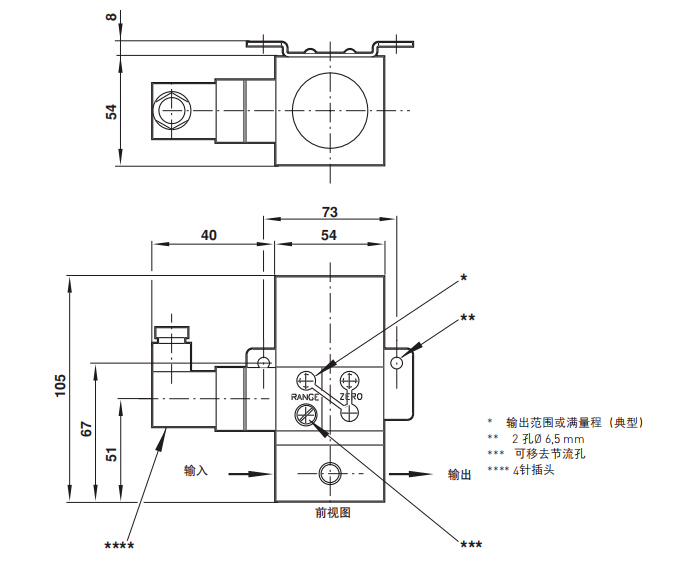

安装方式:
整体式表面安装架特别适用于立式安装，也
可提供50mm管式安装件
响应时间:
<2 bar:小于 0.5 秒
(取决于输入阶跃信号从10%变道90%和输出
信号)
>2 bar:2秒,阶跃信号从10%变到90%
总误差:
满量程±0,5% (典型相关误差包括非线性迟
滞，死区和重复性的综合作用)
温度影响:
典型值< 0,1% /°C 和零调
气源气压灵敏度:
<满量程输出0,075%/每1%供压变化
故障模式:
当供电源故障时，信号降到放气压力
重量:
0.825千克
