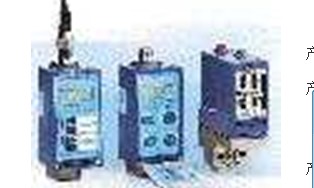

OMRON压力传感器技术指导E8F2-A01C

OMRON压力传感器技术指导E8F2-A01C

项目 型号 NPN输出 E8F2-A01C E8F2-B10C E8F2-AN0C

PNP输出 E8F2-A01B E8F2-B10B E8F2-AN0B

电源电压 DC12～24V±10% 波动(p-p) 10%以下

输出晶体管ON时、橙色LED亮灯(2输出独立)、LED单位显示(绿色)

显示精度 ±3%F.S.±1位以下

保护回路 逆接、负载短路保护

环境温度范围 工作时：0～+55°C、保存时：-10～+60°C (无结冰)

环境湿度范围 工作时、保存时：各35～85%RH (无结露)

温度的影响 ±3%F.S.以下

电压的影响 ±1.5%F.S.以下

绝缘电阻 100MΩ以上(DC500V兆欧表)充电部整体与外壳之间

耐电压 AC1,000V 1min

振动(耐久) 10～500Hz、双振幅1mm 150m/s2 X、Y、Z各方向 11min×3次扫描

消耗电流 70mA以下 *1

压力种类 计示压力

直线性(线性输出) ±1%F.S.以下

响应时间(ON/OFF输出) 5ms以下

线性输出 1～5V ±5%F.S.(输出阻抗：1kΩ、允许负载电阻：500kΩ以上)

输出形式 (ON/OFF) 集电极开路输出 (NO/NC) (NPN/PNP输出 因形式而异)

负载电流 30mA以下

输出施加电压 DC30V以下

残留电压 NPN集电极开路输出型1V以下(负载电流30mA时)

PNP集电极开路输出型2V以下(负载电流30mA时)

显示方式 *2 根据LED3.5位数字显示(红色)、LED显示(绿色)、

压力范围 0～100kPa 0～1MPa 0～-101kPa

压力设定范围 0～100kPa 0～1MPa 0～-101kPa

耐压力 400kPa 1.5MPa 400kPa

适用流体 非腐蚀性气体、不可燃性气体

动作模式 磁滞状态、窗口状态、自动示教状态

重复度

(ON/OFF输出) ±1%F.S.以下
