1,概述

此放大器有两个互相立运行的比例放大器,并有很好的调节精度

它能同时控制3位3通或3位4通的比例阀(每个阀有一个双比例电磁铁

或两个单独的比例电磁铁通过开关A B来进行交替动作.;因此,

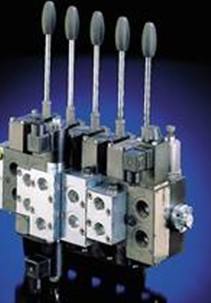

此放大器主要控制带E 或E/A操作的PSL(V)型或SWS2-MP型等的两个电磁铁的比例方向滑阀

也可用于样本D7650的HMC和2HMC3型提升模块的控制.两个比例流量阀交替工作,以实现

驱动机构的上升,下降,两比例阀电磁铁都接在放大器一边,而另一边作为备用.如果是两

个独立的电磁铁而不是双电磁铁,则每个电磁铁的一个接头,如PIN 1应同时连接到接线

端子上的同一个接线柱.对于遥控操作,两个单自由度操作杆或一个双自由操作杆均可直

接在信号输入端.如用特定的输入可将放大器直接连到SPS CNC或PC的模拟输出上.

主要元件;

.带电源反向保护的电源,用于各功能元件,抗短路的电压调节器用于产生5DC或10VDC的稳压电源(可选)

.带切断功能及可调颤振幅值的颤振发生器

.带断线指示的,有级调节的和末级抗短路的电流调节器.

.数字微控制器指示电流输入,运行状态,故障监视

.模拟加法器,用于电压的相加与参考电压和相减

.带有可分别设定上升和下降时间的斜坡发生器.

主要特点;

.一个放在器可以12V DC和24VDC电源

.颤振信号叠加到输出电流上

.颤振幅值可调,颤振频率约55HZ

.用多圈电位器可调节递增和递减斜坡时间

.输出短路和接地短路保护

.断线和短路只是故障显示而不切断功能,即整个电液系统将在故障排除后能立即再工作,仅

故障显示需再设定

.电流源的反向保护

.5VDC和10VDC两种稳定的电压和参考电压可选

.用多圈电位器,可在两个方向地调节基本和较大流

.地维持额定电流
