SMC回转夹紧缸主要作用CLK2GA63-125YA-F-P3DWSE
・允许惯性力矩提高3倍。
（与高负载型MK2系列相同）
・4面均可安装小型磁性开关。
・全长尺寸与原MK系列相同。
・原MK、 MK2已改善合并为新MK系列。
注意
q不可在下记环境下使用，请注意。
●切削油等液体溅到活塞杆上的场所。
●有粉尘、切粉、尘埃等异物的场所。
●周围温度过使用范围的场所。
●日光直射的场所。
●可能被腐蚀的环境中。

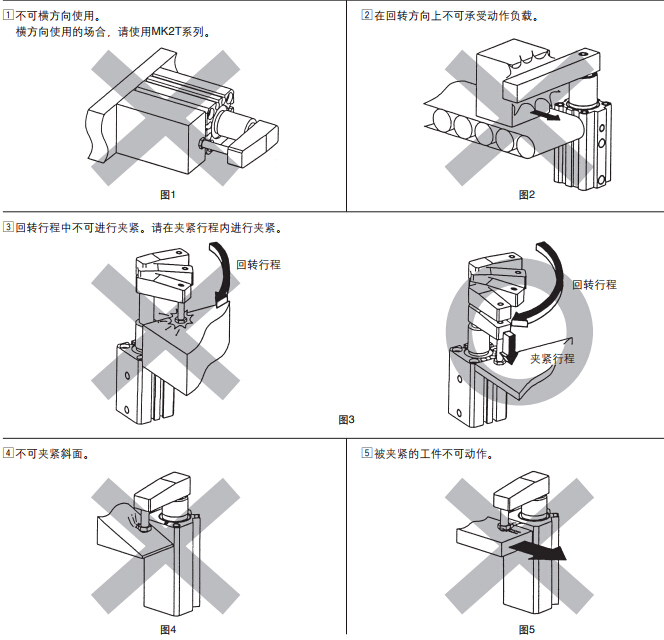

w气缸的活塞杆若受到回转力，会导致动作不良、不回转精度降，所以使用时，必须遵守下记事项。
z气缸必须垂直安装使用。(图1)
x回转方向的工作(夹紧、限位器等)，不可进行。(图2)
c夹紧必须在夹紧行程(直线行程)范围内进行。(图3)
v工件的夹紧面，必须对气缸轴线成垂直的面上进行。(图4)
b不要使夹紧中的工件由于受外力等原因而动作。(图5)
n此外，不要使气缸的活塞杆承受回转力的作用。
