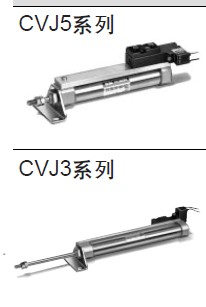

・圆形气缸上安装了阀。

・部分型号内置有速度控制阀。

・速度更易于调节。

・带磁性开关（CDVJ系列：CDVJ5、CDVJ3、

　CDVM系列：CDVM5、CDVM5K、CDVM3、CDVM3K、

　CDV3系列：CDV3、CDV3K、

　CDVS1系列：CDVS1、CDVS1K）

开关注意事项。

自动开关通用规格

类型          芦苇自动切换        固态自动切换

漏电流         没有               3线：100μA或更小，2线：0.8 mA或更小

工作时间        1.2毫秒           1毫秒或更短* 3

抗冲击性        300米/秒          1000米/秒2 * 4

绝缘电阻      50MΩ或更高（通过兆欧表测量500 VDC）（引线和外壳之间）

耐压            1500 VAC 1分钟* 1        1000 VAC 1分钟

               （在引线和外壳之间）      （在引线和外壳之间）

环境温度                 -10至60°C

附件                    IEC60529标准IP67 * 2

在使用自动开关之前，请参阅15至19页上的自动开关注意事项。

* 1电气输入：连接器类型（A73C / A80C / C73C / C80C）：1000 VAC / min。

（在引线和外壳之间）

* 2端子导管类型（D-A3 /A3A/A3C/ G39 / G39A / G39C / K39 / K39A / K39C），DIN端子

型号（D-A44 / A44A / A44C）和耐热自动开关（D-F7NJ）是IEC60529标准IP63

兼容。

微调型放大器部分（D-RK）符合IP40标准。

* 3不包括带定时器的固态自动开关（D-M5T/ G5NT / F7NT / F5NT型）和

磁场抗性2色指示灯固态自动开关（D-P3DW/ P4DW）

对于D-P3DW/ P4DW，D-J51的工作时间为2 ms或更短，为40 ms或更短。

* 4 980 m / s2

 对于微调型传感器部分，98 m / s2

 用于放大器部分
