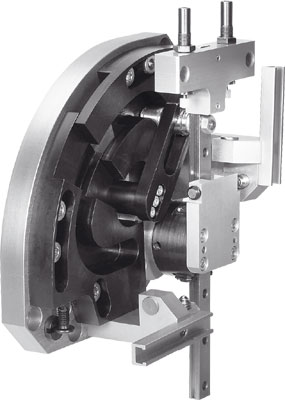

德国费斯托抓取模块安装模式HSP-12-AP 533599

德国费斯托抓取模块安装模式HSP-12-AP 533599

企业QQ:2880626084

手机；15308039094（微信）

电话：028-84634436-8005

邮箱:15308039094@163.com

联系人;冯娇

网址：http://www.shan-rong.net/

产品描述：

• 灵活的抓放单元，带元件质量

检验和不合格品喷射器

• 抓取不同高度的零件

• 非匀速抓取，例如用于直线传

输或旋转分度台

• 等待位置模块直接可在工件/

工件承载装置上方调节

• 非匀速插件任务，用于元

为确保振动工作，工作负载的

安装位置应该尽量靠近抓取模块

的导轨。

要重复精度，必须在连接组

件HAPG的安装表面内安装工作负

载（连接板、摆动气缸/气爪、

气爪手指、工件）。

Y 轴行程:

• HSP安装完毕后，抓放位置的

Y 轴行程可相互独立设置。

Z 轴行程:

• 若高度有差异，比如旋转分度

台和传送系统之间，所以在安

装后，要进行补偿

尺寸 12

Y轴向上的行程 52 ... 68 mm

Z 轴向上的行程 20 ... 30 mm

Z 方向上的行程，工作行程 15 mm

缓冲 CC: 两端带液压缓冲器

软特性

装配位置 导轨

垂直

工作模式 双作用

设计结构 十字交叉导向

摆动模块

有导向的动作顺序

位置检测 用于接近式传感器

防止扭转/导向 十字交叉导向

工作压力 4 ... 8 bar

短循环周期 0.6 s

重复精度 ±0,01 mm

工作介质 压缩空气符合ISO8573-1:2010 [7:-:-]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

环境温度 0 ... 60 °C

Mx动态时的较大扭矩 1.1 Nm

Mx为静态时的较大扭矩 5 Nm

My动态时的较大扭矩 1.1 Nm

My为静态时的较大扭矩 5 Nm

Mz动态时的较大扭矩 1.1 Nm

Mz 为静态时的较大扭矩 5 Nm

较大有效负载 0.5 kg

6 bar时的理论作用力 40 N

产品重量 1,900 g

前面单元的安装 带通孔

安装类型 带通孔

带沟槽螺母

气动连接 M5

材料备注 不含有黄铜和PTFE
