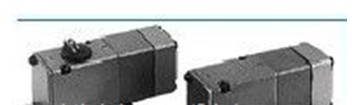

松下HE-V继电器选择要点HEV2aN-P-DC12V

松下HE-V继电器选择要点HEV2aN-P-DC12V

规格详细

项目 内容

订货产品号 AHEV2291

型号 HEV2aN-P-DC12V

触点构成 2a

触点材料 AgNi type

释放电压 额定电压的5%V以上(初始)

机械寿命 100万次以上(通断频率180次/分钟)

电气寿命 20A 800V DC 1,000次以上、25A 600V DC 6,000次以上 (串联连接触点时、电阻负载)、20A 400V DC 1,000次以上(独立使用1a触点时、电阻负载)

耐电压(触点间) 2000Vrms

耐电压(触点-线圈间) 5000Vrms

额定控制容量(电阻负载) 20A 800V DC, 25A 600V DC (使用触点串联连接时)、20A 400V DC (1a独立使用时)

触点较大允许电压 1,000V DC

触点较大允许电流 25A

小适用负载(参考値) 100mA 5V DC

线圈额定电压 12V DC

额定消耗功率 1,920mW

感性电压 额定电压的70%V以下(初始)

使用条件 温度：-40℃～＋55℃(线圈保持电压 33%～110%V时)

温度：-40℃～＋85℃(线圈保持电压33%～60%V时)

湿度：5～85%RH(但，应无结冰、凝露)

保护构造 焊剂密封型

动作机能 单稳态型

端子形状 印刷电路板用端子

性能概要

规格 项目 性能概要

触点额定 触点构成 2a

小适用负载

(参考值)※1 100mA 5V DC

绝缘电阻(初始) 1,000mΩ以上(使用DC 1,000V绝缘电阻计，测量与耐电压项相同的位置)

过电流耐受性(初始) 300A以下　通电1ms(参考值)

耐电压(初始) 触点间 2,000V AC 1分钟(检测电流：10mA)

异极触点相互间 4,000V AC 1分钟(检测电流：10mA)

触点与线圈间 5,000V AC 1分钟(检测电流：10mA)

接触电阻

(初始) 100mΩ以下(通过DC 6V 1A 电压下降法)

3mΩ以下(通过DC 6V 20A电压下降法、参考值)

触点材料 AgNi type

触点容量

(电阻负载) 20A 800V DC  25A 600V DC(使用触点串联连接时)

20A 400V DC(1a独立使用时)

触点较大允许电压 1,000V DC

触点较大允许电流 25A
