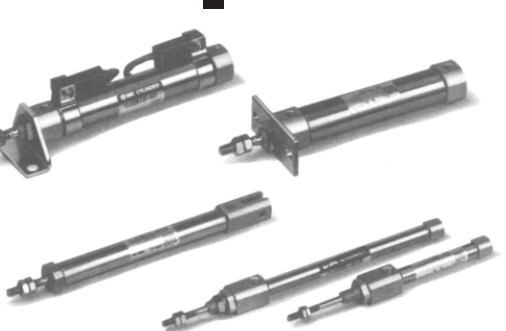

SMC单杆双作用气缸/标准型结构原理MDBB80-35Z

SMC单杆双作用气缸/标准型结构原理MDBB80-35Z

企业QQ:2880626084

手机；15308039094（微信）

电话：028-84634436-8005

邮箱:15308039094@163.com

联系人;冯娇

网址：http://www.shan-rong.net/

特性：

●通过变更缸盖形状实现重量消减，较大减少16%

●设定了杆端安装件、摆动底座安装件的型号（省去了分别订购气缸和支件的时间）

●带磁性开关（MDB-Z系列：MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q）

内置磁环 D 内置磁环

安装方式 B 基本型

缸径 80 缸径 80mm

通口螺纹的种类 - Rc

气缸行程 35

气缸追记号 - 无防护套,气缓冲

行程调整标记 - 无

双行程标记 - 行程标记

气缸行程2 - 无气缸行程2

气缸追记号2 - 无防护套,气缓冲

附件1 - 无

附件2 - 无

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

订制规格 - 标准

动作双作用，单杆

流体空气

防爆压力1.5 MPa

较大工作压力1.0 MPa

较工作压力0.05 MPa

环境和流动

温度

无自动切换：-10至70 nC

带自动开关：-10到60 nC（不冻结）

不需要润滑剂（非润滑油）

活塞速度50至1000毫米/秒

行程长度公差较高250：+1.0

  0,251至1000：+1.4

  0,1001至1500：+1.8

  0,1501至2000：+2.2

 0

靠垫气垫或橡胶保险杠

端口尺寸（Rc）1/8 1/4 3/8 1/2

安装基本，轴向支脚，杆法兰，头法兰

单U形夹，双U形夹，中心耳轴

没有气垫的型号设计包括橡胶缓冲器。

由于保险杠连接在活塞的两侧，因此“Z”尺寸比活塞长

带气垫的气缸如下：ø32，ø40：+ 3 mm，ø50，ų63：+4 mm，ø80，ø100：+ 5 mm，ø125：+6

毫米

  没有气垫的型号设计包括橡胶缓冲器。

由于保险杠连接在活塞的两侧，因此总长度比活塞长

带气垫的气缸如下：ø32，ø40：+ 6 mm，ø50，ø63：+8 mm，ø80，ø100：+10 mm，ø125：

+12毫米
