规格
项目 MSDG-L（带开关）
缸径 mm 6 8 12
动作方式 双作用型
使用流体 压缩空气
较高使用压力 MPa 0
较使用压力 MPa 0.2 0.15 0.1
耐压力 MPa 1.6
环境温度 ℃ 5 60
连接口径 缸体侧面气口 M3 M5
后面集中气口 M3 M3
行程误差 mm 2.0 0
使用活塞速度 mm/s 50 500
给油 不要（给油时请使用透平油ISOVG32）
选型注意事项
注1: 在带开关的情况下，请在φ6・φ8上使用非磁性
体（不锈钢制等）安装螺栓。
注2: 在不带开关的情况下，请在φ6・φ8上使用非磁
性体（不锈钢制等）安装螺栓。
此外，有关φ12・φ16，请仅在贯穿螺栓的情况
下使用非磁性体（不锈钢制等）安装螺栓。
注3: 在后方集中气口的情况下，可在缸体侧面进行安
装。另外，前端与后端安装使用2个螺栓，
型号表示例子〉
MSDG-L-6-30-F0H-D-R
缸径 ：φ6mm
行程 ： 30mm

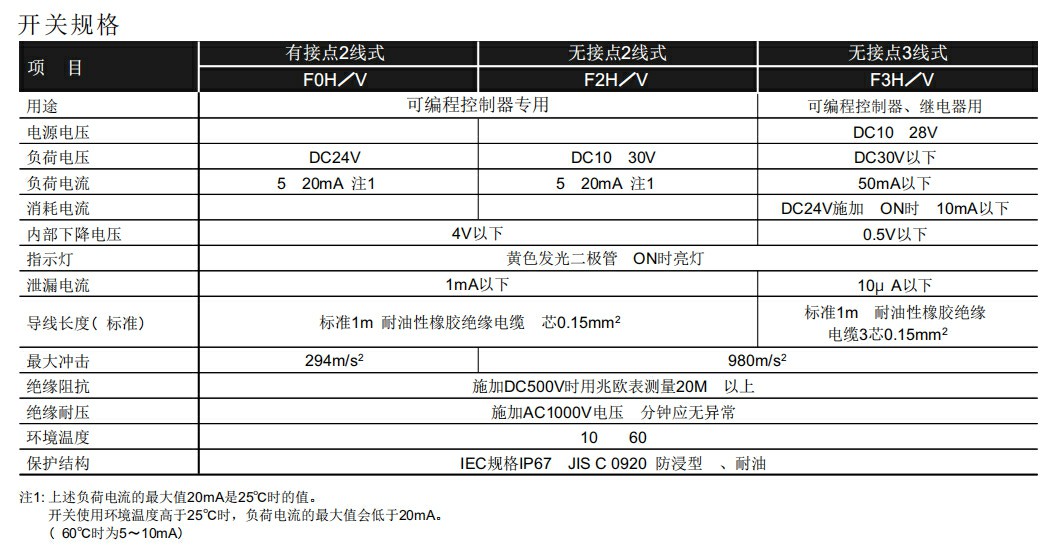

开关型号 ：有接点F0H开关
开关数 ：带2个
选择项 ：后方集中气口
