CAMOZZI流量控制阀选用技巧
这些系列的单向和双向流量控制阀
的外形尺寸很小，便于直接安装在气缸
或阀上。
以下型号的管接头及消声套均可与
这些铰接式流量控制阀配套使用，但需
分开订购：
- 6610、6620 型快插式管接头
- 1610、1620 型快拧式管接头
- 1170 型卡套式管接头
- 2023 型管道接头
- 2905 型消声套
注：只有接口为 G1/2 的铰接式流量控制
阀的铰接接头与阀一起供货。
综合参数
结构形式 针形
类别 单向和双向流量控制
材料 不锈钢阀体和调节螺钉（M5）、黄铜阀体和调节螺钉（G1/8 - G1/4 - G3/8 - G1/2），丁腈橡胶密封件
安装方式 外螺纹
接口 M5 - G1/8 - G1/4 - G3/8 - G1/2
安装位置 任意
工作温度 0 ÷ 80°C （干燥空气 - 20°C）
工作压力 1 ÷ 10 bar
公称压力 6 bar

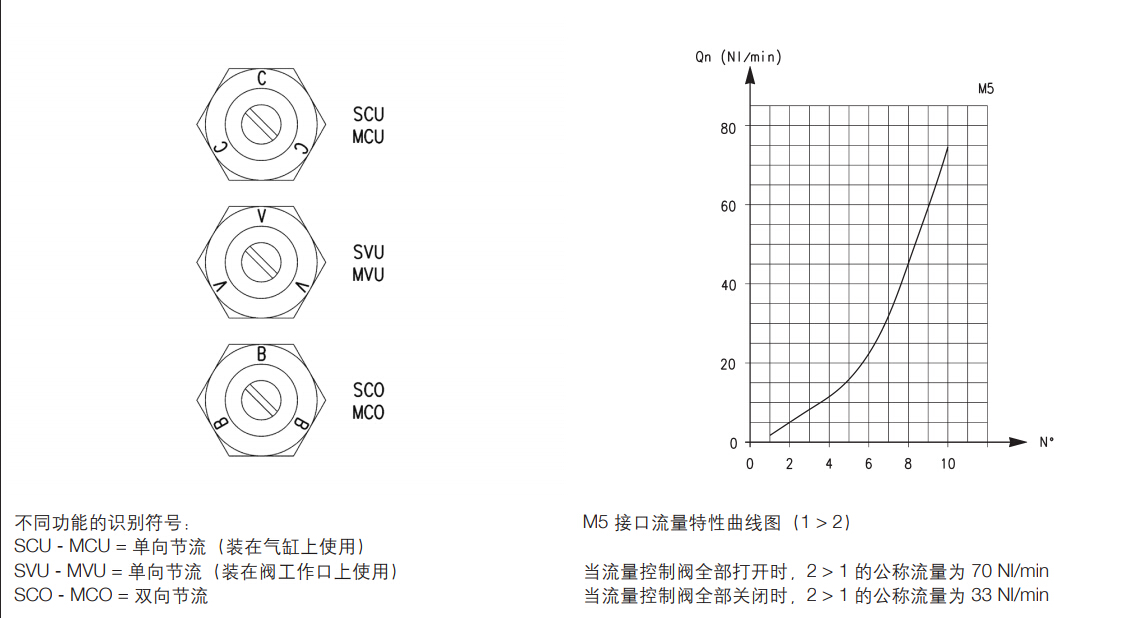

公称流量 见流量特性曲线
较大公称直径 M5 = 1.5 mm；G1/8 = 2 mm；G1/4 = 4 mm；G3/8 = 7 mm；G1/2 = 12 mm
介质 经过滤的压缩空气，无需油雾润滑。
如果使用油雾润滑，应不间断地使用油雾润滑（TJ使用 ISO VG32 润滑油）
