特点：

工作原理

根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。

若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。

在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。

下面是气缸理论出力的计算公式：

F：气缸理论输出力(kgf)

F′：效率为85％时的输出力(kgf)--(F′＝F×85％）

D：气缸缸径(mm)

P：工作压力(kgf／cm2)

例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少?芽输出力是多少?

将P、D连接，找出F、F′上的点，得：

F＝2800kgf；F′＝2300kgf

在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。

例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径?

●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)

●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为63的气缸便可满足使用要求。

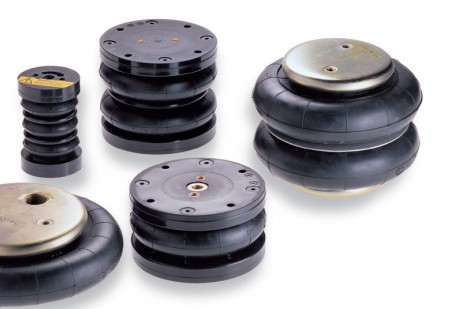

皮囊汽缸有许多：

1.设计高度；2.倾斜动作无需转接装置；3.购置成本；4.无摩擦、免维护；5.耐疲劳xn好；

6.产品系列齐全；7.无摩擦、工作平稳；8.允许横向偏心；9.安装经济简便；10.工作安全性高；11.耐各种介质性能。

皮囊汽缸可应用于各个工作领域，特别是在恶劣环境和高承载力条件下应用尤为。应用领域包括：1.冶金炼钢设备；

2.钢管防腐线；3.污水处理设备；4.纺织、染整设备；5.材料处理设备；6.冲压成型设备等。

技术参数

无摩擦运行

免维修、免润滑

适用于短行程、

大负载工况高隔振性能

简易、紧凑安装

介质:

非润滑压缩空气

工作方式:

单作用

工作压力:

8 bar

工作环境温度:

-40°C ~ + 70°C适用于

PM/31000 (标准型)

-25°C ~ + 90°C 适用于

TPM/31000 (异丁橡胶)

-20°C ~ + 115°C

适用于EPM/31000 (氯丁橡胶)

行程:

20 ~315mm，

与直径和圈数有关

材料

端板：塑料 (? 2?, 6”)

铝 (? 4”)

锌-铬处理钢(? 8, 9?, 12”)

中心环：塑料,铝或锌-铬处理钢

橡胶件：PM/31000: 纤维强化

NR-, SBR-, BR-

复合橡胶TPM/31000:

纤维强化异丁橡胶

EPM/31000：纤维强化氯丁橡胶
