订购176353，宝帝阀岛，12只/组

订购176353，宝帝阀岛，12只/组

详细描述

适合气动系统的模块化阀岛

类型8640 /商品编号176353

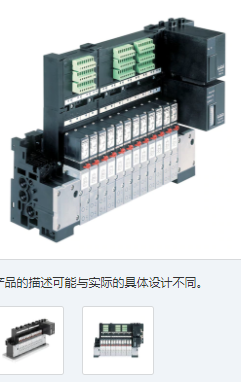

Produkt-Foto Typ 8640

产品的描述可能与实际的具体设计不同

8640阀岛12只一组

紧凑型结构

模块化结构

开关柜中的高灵活性，具有AirLINE Quick

阀门更换简单（即使正在运行期间，也能进行P隔离 - 任选）

如需选择正确的产品，

商品资料概览

8640型阀岛系统的气动和电气接口具有一致的模块化结构，适合解决多样化的复

杂控制任务。通过串接具有不同阀门数目的气动模块，可以在一个阀岛上实现2到

24种阀门功能。可选择通过现场总线接口，汇流接口（并联技术）或多极接口进

行电气连接。该种阀门允许不同的使用可能性。外壳和连接模块由GPZ的塑料

（聚酰胺）制造而成，可通

规格类型0460/6524/6525型号6526/6527 5470型

电气连接•公共连接（并联）•多针（D-Sub，25针）

与共同的联系

与multipin连接

与现场总线连接

作为电连接技术的一个功能

较大。 3 A（通过各个阀门的电流总和）

较大。 3 A（通过各个阀门的电流总和）+较大值 3 A（中继器）

Itotal = Ibase +（n x Ivalve）+（m x Irepeater）

n =阀门数量，m =中继器数量，Ivalve =每个阀门的额定电流

Irepeater =每个中继器的额定电流，m x Irepeater = max。 650毫安

基准值=

200 mA规格 基本电流Profibus-DP

200 mA规格 基本电流DeviceNet

和1巴的压力差

压力范围[bar]测量为压

气压

响应时间[ms]根据ISO 12238测量

Spezifikationen 3/2路阀2×3/2路阀

主体材料PA（聚酰胺）

密封材料FPM，NBR

介质润滑和非润滑干燥空气，

中性气体（5μm-过滤器）

MP11的端口连接法兰

气动模块MP11型带推入式连接

尺寸6毫米，D1 / 4，M7

手动覆盖作为标准功能

电压24 V DC *

标称功率0.8 W 2×0.8 W，减少

功耗

占空比连续运行（100％ED）

ELEC。 连接

阀

矩形插头2针

光栅5.08毫米

矩形插头3针

光栅2.54毫米

使用2个螺钉M2×20进行安装，使用2个螺钉M2×28

安装位置根据需要，较好是先导阀直立

订购176353，宝帝阀岛，12只/组
