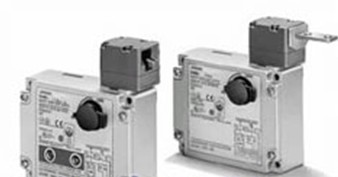

OMRON电磁锁定安全门开关综合参数D4JL-2PFG-C5

OMRON电磁锁定安全门开关综合参数D4JL-2PFG-C5

性能

联锁型类型2 (EN ISO 14119)

代码级别       Low level coded (EN ISO 14119)

保护结构*1 IP67(EN60947-5-1)

寿命*2 机械 1000000次以上(反锁钥匙：10000次以上， 背面释放按钮： 3000次以上)

        电气 500000次以上(AC250V 3A、电阻负载)*3

操作速度   0.05～0.5m/s

操作频率       较大30次/min

断开力*4 小60N(EN60947-5-1)

断开行程*4 小15mm(EN60947-5-1)

锁定强度(Fzh)*5   3000N以上

接点电阻    25mΩ以下(每个接点)

小适用负载*6   DC5V 1mA电阻负载(N水准参考值)

额定绝缘电压(Ui)   300V(EN60947-5-1)

额定频率   50/60Hz

防触电保护等级  Class Ⅱ (双重绝缘)

污染度(使用环境)   3(EN60947-5-1)

注：上述为初期的值。

*1. 本保护结构为基于标准(EN60947-5-1)规定的测试方法测得的数值。请事先确认密封性是否适应使用条件和环境。尽管开关本体的设计结构可防止尘埃和水等的进入， 但请不要在异物易进入头部操作钥匙插入孔的场所使用 D4JL。否则， 可能导致开关损坏或发生故障。

*2. 寿命的测试条件为： 环境温度5～35°C、环境湿度40%～70%。有关详细条件， 请咨询欧姆龙代表处。

*3. 请不要对2个以上电路通电AC250V、3A。

*4. 以上数值为可进行安全操作的较要求。

*5. 根据GS-ET-19的测试方法测得。

*6. 该数值可能随开关频率、环境条件、性水准等而变化。请事先用实际负载来确认。

指示灯特性

项目 类型        LED

额定电压   DC24V DC24V

电流消耗         约1mA 约1mA

发光颜色(LED) 橙色 绿色
